Как определить размер ремня генератора

Какой должна быть длина ремня генератора?

Какой должна быть длина ремня генератора?
1. Правильная длина ремня генератора
2. Длинный ремень генератора: к каким последствиям это может привести?
3. Как натянуть ремень генератора собственными силами?

Генератор автомобильного двигателя неспособен нормально выполнять возложенные на него задачи, если на него установлен ремень неправильной длины. Если он будет слишком длинным изначально, или же его длина увеличится в процессе эксплуатации, это может привести к возникновению целого ряда очень неприятных последствий. Естественно, сталкиваться с ремонтом двигателя не хочется никому, по этой причине очень важно сразу установить ремень правильной длины или же вовремя отрегулировать степень его натяжения. Узнать, какой именно размер ремня генератора вам нужен, вы можете из инструкции по эксплуатации автомобиля. Как же его натянуть в случае провисания, мы расскажем в нижеприведенной статье.

1. Правильная длина ремня генератора
2. Длинный ремень генератора: к каким последствиям это может привести?
3. Как натянуть ремень генератора собственными силами?

1. Правильная длина ремня генератора

Роль ремня генератора в функционировании автомобиля в целом достаточно высока. Благодаря ему крутящий момент передается от коленвала на вал генератора, в результате чего осуществляется выработка электрической энергии для питания самых важных узлов автомобиля. В связи с этим ремень генератора всегда должен находиться в исправном состоянии и иметь размеры, полностью соответствующие требованиям самого устройства. В частности, в тот момент, когда происходит разрыв ремня генератора, автомобиль попросту глохнет и больше не может продолжать свое движение.

Сам ремень – это изделие из резины, которое представляет собой замкнутый круг. В связи с важностью данного элемента, за его состоянием необходимо постоянно следить, осуществляя регулировку силы натяжения, а также замену, если в выполнении подобной операции возникнет необходимость. Оценивать надежность ремня при его выборе для своего автомобиля можно сразу по нескольким параметрам:

1. Профиль.

2. Ширина.

3. Толщина.

4. Длина.

Кроме этого, сегодня существует сразу три вида ремней, которые устанавливаются на генераторы:

1. Зубчатые.

— ширина – 1 см;

— угол клина — 39º.

В таком случае вам будет максимально просто установить и отрегулировать ремень, поскольку он идеально подойдет узлу, для которого он и предназначен. При этом, очень важно покупать оригинальные изделия, которые отличаются максимальным качеством и надежностью. Дело в том, что длина ремня генератора – это один из основных показателей, от которого в целом зависит работоспособность устройства. И даже если во время покупки вы выберете ремень нужной длины, в процессе эксплуатации некачественное изделие может существенно растянуться, тем самым понижая мощность работы генератора.

При этом не стоит забывать и о том, что ремень генератора – это расходный материал. Поэтому слишком часто его подтягивать и пытаться продлить жизнь различными дополнительными средствами не стоит. Согласно предписаниям большинства производителей, замена ремня генератора должна осуществляться после каждых 15 000 километров пробега. Но если его длина превышает допустимую норму, делать это стоит чаще.

2. Длинный ремень генератора: к каким последствиям это может привести?

Если генератор функционирует неправильно, об этом можно узнать по характерному звуку. В частности, если на нем будет установлен слишком длинный ремень, или же данный элемент попросту растянется и начнет провисать от интенсивной эксплуатации, то при включении большого количества электрических приборов автомобиля вы услышите очень неприятный свист. Возникает он из-за слабой натяжки и того, что ремень генератора может попросту проскальзывать на шкивах.

Несомненно, что отразится растяжение ремня и на работе самих электроприборов:

1. В напряжении электрической цепи автомобиля могут возникать попеременные перепады.

2. Приборы и фары дают очень тусклый свет, которого даже не хватает для полноценного освещения дорожного полотна.

3. На панели приборов может загореться сигнал красного цвета, который будет уведомлять вас о наличии неисправностей в работе аккумулятора.

Пренебрегать подобным явлением не стоит. В результате растяжения ремня и неправильного функционирования генератора в неисправность может прийти автомобильный аккумулятор. Поэтому, если для установки на генератор вы приобрели слишком длинный ремень и не видите необходимости в его натяжении, стоит задуматься о реальной опасности, которую вы можете спровоцировать таким своим решением. Но при этом не стоит и перебарщивать с силой натяжения. Если изделие будет слишком сильно натянуто, это может привести в неисправное состояние подшипники генератора.

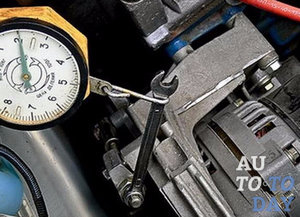

3. Как натянуть ремень генератора собственными силами?

Не думаем, что будет лишним еще раз сделать акцент на том, что сила натяжения ремня генератора должна быть оптимальной. Если на него нажать с усилием в несколько килограмм, его максимальный прогиб должен составить всего несколько миллиметров. Максимально допустимое значение – это 1 см, и то только для определенного типа генераторов, обозначенных цифрами 9402 или 3701.

Выполнить натяжение ремня генератора самостоятельно в случае его провисания совершенно несложно, главное – знать, как правильно это сделать. Сразу стоит подготовить необходимый для работы набор инструментов: два рожковых ключа на 17 и 19. При этом вам даже не придется потратить на данную процедуру слишком много времени, в среднем на работу уйдет около получаса. Стоит отметить только то, что для каждого вида генератора данные работы будут осуществляться по-своему, так что, ориентируясь на наши указания, все же будьте внимательными к особенностям генератора, установленного на вашем авто. Осуществлять процесс натяжения ремня генератора можно двумя путями. О каждом из них мы и поведаем вам.

Читать еще: Установка кнопки на стартер

Особенности натяжения ремня генератора с использованием регулировочной планки

Данный способ натяжения подойдет далеко не всем автомобилям, лучше всего применять его к ВАЗ-овской классике. Использование регулировочной планки очень облегчает процесс работы, поэтому этот способ лучше всего подходит для осуществления данной процедуры в домашних условиях.

Перед тем как приступить к натяжению ремня, сначала необходимо прикрепить генератор к картеру автомобильного двигателя, что рекомендуется делать при помощи длинного болта. При этом, генератор все равно должен свободно перемещаться вверх — вниз. После этого отыщите в верхней части устройства дугообразную планку, которая имеет в себе прорезь и крепится при помощи гайки, которая также фиксирует правильное положение самого генератора. Далее осуществляем непосредственное натяжение ремня, выполняя следующие действия:

1. Откручиваем крепежную гайку, которая находится на планке генератора.

2. Используя монтажную лопатку или другой подручный инструмент, осторожно отжимаем генератор от двигателя.

3. Обратно затягиваем гайку.

4. Проверяем, как это повлияло на силу натяжения ремня. Если он все равно провисает, процедуру необходимо повторить.

Используем для подтяжки ремня генератора регулировочный болт

Более современным и универсальным способом натяжения слишком длинного ремня генератора является вариант с использованием регулировочного болта. Для того чтобы добиться желаемого результата, вам необходимо будет выполнить следующий перечень работ:

1. Ослабьте верхнюю и нижнюю гайки, при помощи которых крепится генератор.

2. Прокрутите регулировочный болт по часовой стрелке, при этом постепенно и осторожно отводя генератор от блока. Будет очень хорошо, если с вами будет работать напарник, который во время осуществления данной процедуры будет оценивать степень натяжения ремня.

3. Затягиваем крепежные гайки генератора до упора.

В завершение процедуры натяжения ремня генератора (независимо от того, какой именно способ вы для этого применяли), необходимо при помощи специального ключа выполнить 2-3 оборота коленчатого вала. После этого опять же проверьте силу натяжения ремня. Еще раз проверить эффективность выполненных работ стоит после поездки на автомобиле. Если подобная процедура не помогла вернуть ремню его функциональность, его следует заменить на новый, при этом сразу же подобрав необходимую длину.

Необходимо обратить ваше внимание на то, что если возникла необходимость в натяжении ремня, который в процессе эксплуатации растянулся, его дальнейшее использование не должно быть слишком длительным. Связано это с тем, что после растяжения ремень утрачивает ряд своих свойств и уже не может полноценно выполнять возложенную на него задачу. Так что, выполняя натяжение подобного ремня, стоит сразу быть готовым к скорой его замене.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

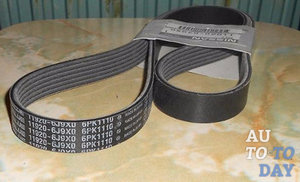

Характеристики поликлинового ремня:

высокий КПД, около 98%;
применяются в высокооборотных высоконагруженных узлах;
Поликлиновый ремень (ПР) работают с минимальным шумом, нежели обычные ремни;
Широкий диапазон, могут применять на валах с маленьким диаметром, меньше 20 мм.
Порог износа высокий, высокий ресурс.

Благодаря своей геометрии и качеству материалов поликлиновой или ручейковый ремень передает мощность практически без потери. Где устанавливается такие ремни, должны быть натяжители.

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
Проверните регулировочный болт и настройте ремень;
Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
Для ослабления натяжения двигайте в противоположную сторону — влево;
Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Пряжки

Рамка, пожалуй, самая строгая и классическая пряжка из всех. Ее вотчина – это прежде всего деловой костюм, брюки, рубашка.

Бляха – одна из самых демократичных пряжек, обычно имеет картинку или узор, как правило отстегивается. Органичнее всего сочетается с джинсами.

Автомат, или автоматическая пряжка – в ремне с ней нет отверстий, пусть вас это не удивляет. Ремень фиксируется внутри самой пряжки.

Кольца, тут пряжка состоит одного, а иногда и двух колец, через которые продевается ремень. Используется с холщовыми или плетеными ремнями.

Размеры ремней генераторов

#1 BAPE

Пользователи

47 сообщений

Регистрация 30-Август 12

подскажите где найти ремень генератора, но на пару см длиннее, так вышло что мой порвался и я его выкинул, не глянув размер. болт регулировки гены находился в самом низу,когда я начал ставить обычный вазовский ремень, то он не налез.на максимум подвинуть не могу, гена упирается одним участком к мотору

Читать еще: Подготовка пластика к покраске своими руками

напоминаю, обычный 938, а волговский 1025 очень длинный

Наверх
Жалоба

#2 Папинька

Неактивированные

716 сообщений

Регистрация 23-Февраль 12

Наверх
Жалоба

#3 WAZ

Модераторы

5 812 сообщений

Регистрация 27-Январь 08

Наверх
Жалоба

#4 BAPE

Пользователи

47 сообщений

Регистрация 30-Август 12

Наверх
Жалоба

#5 maxsinner82

Пользователи

581 сообщений

Регистрация 06-Март 10

Создал эту тему, так как часто занимаюсь доработками своей машинки. Установка бехогенератора дала понять что родной ремень слишком длинный, а москвичевский, наоборот, короткий. Пришлось брать старый ремень и бегать по нескольким магазинам. Что-то нашел, но размер забыл (гляну как доберусь до авто).
Может кто-то имеет доступ к каталогам ремней или есть другая практика.
Давайте сбрасывать сюда проверенную информацию о размерах моноклиновых ремней генератора которые бывают в продаже. Желательна также информация на каком авто стоит данный ремень.

Марка авто |Ширина|Толщина|Длина

Москвич-412ИЭ», «Москвич-2140» | 8,5 | 8 | 875
Газель | 11 | 10 | 900
2101-1308020 гладкий старого образца | 10 | 8 | 944
2107-1308020 зубчатый нового образца | 10,7 | 8 | 944

Сообщение изменено: maxsinner82, 10 Февраль 2014 — 15:52.
Грамматика хромает!

Наверх
Жалоба

#6 Бакс

Модераторы

12 568 сообщений

Регистрация 23-Август 06

Откуда: Чернигов
Авто: 01, 2106-2шт, 21213, BMW, Audi

Может кто-то имеет доступ к каталогам ремней или есть другая практика.

АВТОЗАПЧАСТИ ВАЗ (завод и Европа ) и ИНОМАРКА, В НАЛИЧИИ И ПОД ЗАКАЗ, доставка из ОАЭ, Европы, США. Огромный ассортимент масел: MOTUL, KROON OIL, COMMA, VATOIL, ZIC, LIQUI MOLY, CASTROL и множество других ПИШИТЕ В ЛИЧКУ или ЗВОНИТЕ 07311ноль2000

Наверх
Жалоба

#7 maxsinner82

Пользователи

581 сообщений

Регистрация 06-Март 10

Наверх
Жалоба

#8 sashaboss

Пользователи

419 сообщений

Регистрация 23-Январь 13

Размеры ремней, применяющихся на двигателях автомобилей и тракторов.

Тип ремня Марка двигателя или машины Тип ремня Марка двигателя или машины
1-8,5х8-600 Снегоход «Рысь» 1-11х10-1775 ГАЗ-66, 71, 73, ПАЗ-3205
1-8,5х8-665 Снегоход «Буран», ЯМЗ-238ЕК и 238АК (комбайн «Дон»)
1-8,5х8-833 ГАЗ-53А. ГАЗ-53-2, ЗМЗ-53, УМЗ-451МГ, МП, ЭД-181Т, М-40«Москвич-2138», «Москвич-2136»)
1-8,5х8-850 «Москвич-412Э», «Москвич-2136», ЯМЗ-236, ЯМЗ-238
1-8,5х8-875 М-412Э (Москвич-412ИЭ», «Москвич-21251», «Москвич-2140», «Москвич-2137»)
1-8,5х8-933 «Запорожец ЗАЗ-965», А-01М (Т-4А), А-41(ДТ-75М)
1-8,5х8-1018 ГАЗ-21, ГАЗ-24 «Волга», ГАЗ-13, ГАЗ-31 «Чайка», СМД-60 (трактор Т-150), МеМЗ-963П
1-8,5х8-1030 УМЗ-451,УМЗ-4146, Волга-2410, 31029, РАФ, Газель
1-8,5х8-1120 СМД-23/24, 31/32, Урал-744, Дон
1-8,5х8-1235 Стиральная машина «Веста»
1-11х10-1600 ЗМЗ-6506, ЗМЗ-3402, СМД-72,74
1-8,5х8-1250 КАМАЗ, ЯМЗ-740, УРАЛ-745
1-8,5х8-1320 ЯМЗ-740, КАМАЗ, УРАЛ-843, 744, 1320, 43223, ЗИЛ-133ГЯ
1-10х8-715 ВАЗ-2108, 2109 с повышенным ресурсом, «Ока»
1-10х8-820 ВАЗ-1111 генератора
1-10х8-944 ВАЗ-2101-2107, Нива-2121, Жигули(01-06), МЕМЗ-966(ЗаЗ-966)
1-11х10-750 Татра, Икарус
1-11х10-900 ЯМЗ_841, 842, МАЗ-14, Газель, ГАЗ-14
1-11х10-950 ЯМЗ-236, ЯМЗ-238, Д-65
1-11х10-1045 ГАЗ-53, БаЛАЗ-75211 ,КрАЗ-960, 6443, 6505, 6437, Урал-745, ЯМЗ-236М2(238М), ЯМЗ-238НД, ЗМЗ-73, 24Д, 3402, 3403
1-11х10-1650 ЗИЛ-133, ЗМЗ-65-06, ЗМЗ-3402, СМД-17К/18К
1-11х10-1100 Икарус, МАЗ-6422, ЗИЛ-114, Урал-744, СМД31/32
1-11х10-1150 ГАЗ-52-94
1-11х10-1775 ГАЗ-66, 71, 73, ПАЗ-3105
1-11х10-1120 СМД-23/24, 31/32, Урал-744
1-11х10-1180 ЯМЗ-840, 841, 8421, 8423, 8424, 238АК, 238ЕК
1-11х10-1220 ЗИЛ-157КД, ЗИЛ-645, ЗМЗ-14, ГАЗ-14
1-11х10-1230 Икарус, Бычок, ЗИЛ-645, 157КД, ЗМЗ-14, ЗМЗ-505-10
1-11х10-1280 ЗИЛ-114 ,117, 4104, 41
1-11х10-1400 ЗИЛ-118КА, ПАЗ-672, 3203, 3205, ЛАЗ-698, ЛиАЗ-5251, ГАЗ-66, ЯМЗ-8401
1-11х10-1450 ПАЗ-672, 3201, ЗМЗ-66-92, ЗМЗ-3403
1-11х10-1500 ПАЗ-3205, ЗИЛ-118, СМД-18Н, ДТ-75, ТБ-1М, СМД-21/22 (комбайны «Нива», «Сибиряк»), СМД (тр. ЛТЗ-155)
К главным критериям оценки ремней генератора относятся: длина; ширина; толщина; профиль.

Сообщение изменено: sashaboss, 11 Февраль 2014 — 09:52.

Определение неисправности и сроки замены

Определить неисправность ремня генератора довольно просто. Рассмотрим основные показатели:

Свист в под моторном пространстве. Он появляется, когда добавляешь оборотов педалью газа, при этом увеличивается ток в ботовой сети.
Подтяжка ремня не дала эффекта и свист остался.
Появление трещин или эластичность ремня.

Плохой ремень генератора, плохой — порвало (оторвало) зубья

Трещина на ремне генератора отчётливо видна

Все эти неисправности свидетельствуют о том, что пришло время заменить ремень генератора на Калине. Иначе он может порваться в самый неподходящий момент.

Порванный ремень на одной из Калин

Признаки замены ремня

Признаки по которым рекомендуется заменить ремень генератора, представлены в списке ниже. Не рекомендуется отправляться в дальнее путешествие, например летом на море, с уже износившемся ремнем, так как замену в полевых условиях ремня генератора на Приоре провести довольно проблематично.

Список признаков:

Свист ремня;
Порезы и трещины;
Расслоение;
Сухость;
Видны торчащие нитки;

При наличии такие факторов на вашем ремне его желательно в скором времени заменить.

Размер ремня генератора ваз 2106. Виды ремней генератора

Ремни могут отличаться по:

профилю,
длине,
ширине,
толщине.

Ремни изготавливаются из резины, армированной волокном, в следующих видах исполнений:

зубчатого,
клинового,
поликлинового.

Размеры ремня генератора:

длина — 944мм;
ширина -10 мм;
угол уклона — 39 градусов.

Ремень генератора рекомендуется заменять после пробега автомобилем 15000 километров или после обнаруженных, например, таких дефектов, как его сильное растяжение или большой износ рабочих поверхностей.

Вопросес по длинне ремня генератора и троса спидометра

#1 ОФФЛАЙН oleg666

Пользователи

Cообщений: 115

Как узнать какой размер ремня генератора на 124 без кондеционера.
мне тут дали номер ремня 6RK 1885, не пойму то ли номер детали то ли размеры с маркой это. Хотелось бы узнать размер что бы в магазине проблем с выбором небыло. Такая же проблема с тросом спидометра, есть два варианта длинны для заказа детали. Все руки не доходят отвентить деталь. Может кто уже знает какой размер?

mercedes 200 w124 92 год

Наверх

#2 ОФФЛАЙН DemonFOX

Мерсоводы

Cообщений: 1 829

Город: Минск — Минеральные Воды

21.36X1885 размер без кондишки

21.36X1980 размер с кондишкой

C126 500SEC / AMG обвес и подвеска.
W123120 200D (615) теперь уже не мой ;(
Jeep Grand Cherokee Limited 4.7L(H.O.) Quadra-Drive 2004г .

Наверх

#3 ОФФЛАЙН oleg666

Пользователи

Cообщений: 115

благодарю.
еще бы длину троса спидометра 102 мотор

mercedes 200 w124 92 год

Наверх

#4 ОФФЛАЙН DemonFOX

Мерсоводы

Cообщений: 1 829

Город: Минск — Минеральные Воды

1430 MM — 4-х ступка

1480 MM — 5-ти ступка

C126 500SEC / AMG обвес и подвеска.
W123120 200D (615) теперь уже не мой ;(
Jeep Grand Cherokee Limited 4.7L(H.O.) Quadra-Drive 2004г .

Наверх

#5 ОФФЛАЙН Robo_T

Мерсоводы

Cообщений: 482

Город: Таймыр,Дудинка
Автомобиль:
w124

Мой гараж

у меня на ремне кроме букв только 2050 я думаю это длина ремня

MB W124 200E M111.940 PMS V2.0 5МКПП 92г.в. WDB1240191B908442

Наверх

#6 ОФФЛАЙН DemonFOX

Мерсоводы

Cообщений: 1 829

Город: Минск — Минеральные Воды

У Вас W124019 и родной ремень 21.36X2040, так что 10 мм нивелируются натяжителем. oleq666 изначально указал ремень 6RK 188, посему и было предположено, что у него W124021. Поэтому, чтобы не было таких вопросов предлагаю прописывать первых 6 цифр vin (а еще лучше полностью).

C126 500SEC / AMG обвес и подвеска.
W123120 200D (615) теперь уже не мой ;(
Jeep Grand Cherokee Limited 4.7L(H.O.) Quadra-Drive 2004г .

Наверх

#7 ОФФЛАЙН oleg666

Пользователи

Cообщений: 115

21.36X1885 размер без кондишки подошел

mercedes 200 w124 92 год

Наверх

#8 ОФФЛАЙН Driksel

Мерсоводы

Cообщений: 743

Город: Санкт_Петербург

а какой ремень на 124.126. мотор ОМ 605.911. без кондея но с гуром. дали 6рк2020 но по моим прикидкам не хватает 2-3 см. чтоб поставить. win wdb 1241261c068399

МВ123 200 Stromberg 1981/6
MB124 230E 1986/1993
MB123 200D 1980/9 любимый
MB190D 2.0 1984/4
MB190D 2.5 1987/10
MB190 200E 1992/3/5
MB190 2.0E 1992/9/10
MB124 E250D 1993/11 вероятно был последним
i30 1.6 (126hp) NEW
SsangYong Actyon (149hp) NEW трактор

Наверх

#9 ОФФЛАЙН POMAHbl4

Мерсоводы

Cообщений: 191

Город: Питер
Автомобиль:
190E 2.3

Пешеход
190E 2.3 722.408 ABS+ASD
GW H5 TD AT

Наверх

#10 ОФФЛАЙН Driksel

Мерсоводы

Cообщений: 743

Город: Санкт_Петербург

спасибо. старый имеет такую же длинну, только несколько тоньше. но это из-за износа

Наверх

#11 ОФФЛАЙН Driksel

Мерсоводы

Cообщений: 743

Город: Санкт_Петербург

а есть ссылка на источник в инете??

Наверх

#12 ОФФЛАЙН POMAHbl4

Мерсоводы

Cообщений: 191

Город: Питер
Автомобиль:
190E 2.3

а есть ссылка на источник в инете??

Пешеход
190E 2.3 722.408 ABS+ASD
GW H5 TD AT

Наверх

#13 ОФФЛАЙН Driksel

Мерсоводы

Cообщений: 743

Город: Санкт_Петербург

вопросов нет. в своё время имел ЕРС, но потом кому то подарил. правда потом пришлось пожалеть

Наверх

#14 ОФФЛАЙН Driksel

Мерсоводы

Cообщений: 743

Город: Санкт_Петербург

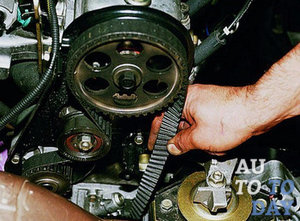

действительно 2080мм. поставил ремень за 5 минут )) правда накануне тренировался с неродным часа 3 . очень помог крючок из электрода 3, благодаря ему собственно и сделал за 5 минут обычно проблема накинуть ремень на ролик, а с крючком это мгновения при замене ничего не откручивал, тесновато конечно, но если руки пролезли.. то вс1 получится

голоса

Рейтинг статьи
