Какая нагрузка на двигатель на холостом ходу

Холостой ход электродвигателя

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Электродвигатель переходит в режим холостого хода, когда с его вала снимают рабочую нагрузку. В этом случае можно определить такие важные параметры функционирования устройства, как намагничивающий ток, мощность и коэффициент потерь в элементах конструкции привода. Но главное – в режиме холостого хода можно определить исправность устройства.

Так, электродвигатель на холостом ходу греться не должен. Но в некоторых случаях температура привода повышается – и это сигнализирует о неполадках, которые впоследствии могут проявить себя.

Параметры холостого хода электродвигателя

Как было сказано выше, холостой ход – это режим работы асинхронного электродвигателя, при котором на валу нет нагрузки. В этом случае устройство с точки зрения электротехники схоже с трансформатором. Но главное – оно потребляет меньше электроэнергии, что особенно важно для контроля правильности работы мотора.

В частности, ток холостого хода асинхронного электродвигателя в зависимости от мощности и частоты вращения составляет в среднем 20-90% от номинального. Существует таблица, в которой указаны данные значения.

Так, например, ток холостого хода электродвигателя на 5 кВт при частоте вращения в 1000 оборотов в минуту составляет 70% от номинального (см. рис. 2). При частоте вращения 3000 оборотов в минуту – всего 45% от номинального (см. рис. 3). Это важно учесть, так как если фактическая сила тока значительно расходится с расчётной, то это сигнализирует о неполадках.

Стоит отметить, что параметры работы двигателя обычно указаны в прилагаемой к нему документации или могут быть получены посредством расчётов.

Что делать, если греется электродвигатель на холостом ходу

Электродвигатель на холостом ходу греться не должен. Допускается лишь незначительное увеличение температуры, обусловленное естественными причинами – появление трения в подшипниках на валу ротора и сопротивление в обмотке. А вот заметный нагрев сигнализирует в первую очередь о неполадках в устройстве.

Чаще всего нагревается асинхронный электродвигатель на холостом ходу из-за межвиткового замыкания в обмотках. Это требует срочного ремонта. Ведь при повышении нагрузок межвитковое замыкание может привести к перегреву и выгоранию обмотки – и, как следствие, повреждению как самого ЭД, так и конструкции, в которую он установлен.

Ещё одна возможная причина нагрева ЭД в этом режиме – эксплуатация в нештатных условиях. Например, превышение напряжения. В этом случае необходимо срочно отключить питание двигателя, так как из-за перегрева может возникнуть межвитковое замыкание в обмотках или замыкание обмотки на корпус двигателя.

Реже нагрев ЭД наблюдается из-за затруднённого движения ротора. Стоит убедиться, что подшипники работают нормально, а между обмотками ротора и статора не попали загрязнения.

Думаю, что уже и тут есть люди, которые пользуются программами и шнурками, работающими по к-line с одного сайта (не буду упоминать дабы не рекламить), для диагностики своих железных коней в условиях гаража.
Так вот интересно было бы собрать информацию по нормативам показателей, а то некоторые показатели выдаются, а какая у них норма не понятно.

Думаю, что была бы тема важна.

Ну или дайте лог файл с двигателя 7А :))

ну например
001 0101 Индикатор Check Engine Выкл
002 0101 Количество ошибок ECU 0,000 шт
004 0104 Расчетная нагрузка на двигатель 28,24 %
005 0105 Температура охлаждающей жидкости 80,00 °С
006 0106 Кратковременная топливная коррекция. Банк 1 1,530 %
007 0107 Долговременная топливная коррекция. Банк 1 -6,280 %
011 010B Абсолютное давление во впускном коллекторе 28,00 кПа
012 010B Расход воздуха на впуске (расчет по MAP) 3,036 гр/сек
013 010B Расход топлива мгновенный (расчет по MAP) 922,5 мл/час
014 010B Расход топлива мгновенный (расчет по MAP) 0,000 л/100км
015 010C Обороты двигателя 707,0 об/мин
016 010D Скорость автомобиля 0,000 км/час
017 010E Угол опережения зажигания 15,00 °
018 010F Температура воздуха на впуске 10,00 °C
022 0111 Положение дросельной заслонки 12,94 %
023 0114 U датчика кислорода №1. Банк 1 0,625 В
024 0114 Кратковременная топливная коррекция по датчику №1. -0,032 %
067 0136 O2S3_WR_lambda: Equivalence Ratio 0,000 %
068 0136 O2S3_WR_lambda: Current -128,0 мА
084 0143 Absolute load value 5039 %

Последний раз редактировалось Джек-потрошитель; 28.12.2010 в 05:35 .

Да и с двигателя 3S-FE тоже не помешает :))

Мертвый датчик кислорода 4А-ФЕ авенсис 99

Дата: 26.12.2010 Время: 17:28:36

Автомобиль: Протокол Toyota (ISO-14230)
Тип ECU: Powertrain (двигатель, коробка)
Кадр параметров реального времени

001 0101 Индикатор Check Engine Выкл Бит
002 0101 Количество ошибок ECU 0,000 шт
003 0103 Топливная система, статус Разомкнута, нагрузка —
004 0104 Расчетная нагрузка на двигатель 30,20 %
005 0105 Температура охлаждающей жидкости 91,00 °С
006 0106 Кратковременная топливная коррекция. Банк 1 -0,032 %
007 0107 Долговременная топливная коррекция. Банк 1 3,873 %
011 010B Абсолютное давление во впускном коллекторе 30,00 кПа
012 010B Расход воздуха на впуске (расчет по MAP) 3,724 гр/сек
013 010B Расход топлива мгновенный (расчет по MAP) 1252 мл/час
014 010B Расход топлива мгновенный (расчет по MAP) 0,000 л/100км
015 010C Обороты двигателя 852,3 об/мин
016 010D Скорость автомобиля 0,000 км/час
017 010E Угол опережения зажигания 3,500 °
018 010F Температура воздуха на впуске 25,00 °C
022 0111 Положение дросельной заслонки 9,412 %
024 0114 U датчика кислорода №1. Банк 1 0,480 В
025 0114 Кратковременная топливная коррекция по датчику №1. Банк 1 -0,032 %
212 01E1 Количество ошибок ECU по моде 13 0,000 шт
213 01E1 Количество ошибок ECU по моде 07 0,000 шт
217 01E4 Длительность импульса открытия форсунки 2,940 мс
218 01E4 Расход топлива мгновенный (расчет по Tфорсунки) 1052 мл/час
219 01E4 Расход топлива мгновенный (расчет по Tфорсунки) 0,000 л/100км
221 01E6 Idle Air Control Duty Ratio 30,11 %
228 01E8 Дросельная заслонка полностю закрыта Вкл Бит

Сколько времени можно стоять на холостом ходу без ущерба для автомобиля? Чем опасно это для авто

С необходимостью использования холостого хода сталкивался каждый водитель. Без него невозможно начать движения. Кроме того, с его помощью прогревают автомобиль. Холостой ход используют и в пробках. Но иногда, заторы на дорогах затягиваются на долгие часы. Вот и возникают сомнения по поводу безопасности длительного простоя на холостых оборотах. На портале Проавтомасла.ru разобрались в этом непростом вопросе.

Что говорят водители?

В этом вопросе, автомобилисты делятся на две группы. Одни говорят, что холостой ход никак не вредит двигателю. Ну, а другие – наоборот, считают, что нынешние автомобили создаются с расчётом на постоянную нагрузку, а не на простой. Якобы так двигатель загрязняется и быстро выходит из строя. И кто же из них прав?

Что представляет собой холостой ход?

Холостым ходом называют работу двигателя автомобиля без нагрузки. То есть, когда автомобиль работает, но никуда не едет и стоит на месте. Сам же двигатель держит минимальные обороты и при всем этом не глохнет.

Раньше, холостой ход был весьма простым устройством. На карбюраторных автомобилях старого образца стабильные обороты достигались за счет нажатий на педаль газа. А вот на современных автомобилях, все делает компьютер. На таких автомобилях холостой ход нужно настраивать или устанавливать дополнительные механизмы. Одним из таких устройств является специальный датчик, который внедрили инженеры. Если его не будет, то машина будет сразу глохнуть или же начнет набирать высокие обороты. И на данный момент, других методов нет.

Автопроизводители, конечно же, при выпуске новых моделей учитывают вероятность длительного простоя на холостом ходу. Но подсчитать точное время невозможно. А иногда, пробки настолько затягиваются, что водителям приходится спать с заведенным двигателем.

Как холостой ход влияет на двигатель?

Мой знакомый советует не переживать за состояние силового агрегата. Затяжные простои не так вредны, как думают некоторые водители. Согласно их мнению, в таких условиях двигателю не хватает масла.

Вообще, масляное голодание может произойти. Но случается это исключительно при наличии неисправностей. А именно, ошибки и технические просчеты. Загрязнение двигателя не оправдывает и работа масляного насоса. Как известно, она зависит от количества оборотов. А для смазки двигателя на холостом ходу, необходимо лишь минимальное давление в системе.

Читать еще:  Что лучше рентген или мрт

Однако чрезмерный простой в пробке, все же негативно сказывается на двигателе. И это совсем не критично. В результате работы, в двигателе накапливаются отложения, а также масляной нагар. И самое интересное то, что даже высококачественное масло от известных производителей не остановит этот процесс. Избавиться от отложений довольно просто. Достаточно прогреть автомобиль на высоких оборотах. Благодаря силе трения и высокой температуре, все нежелательные частицы выйдут наружу через выхлопную трубу.

Как холостой ход влияет на расход топлива

Количество потребляемого топлива зависит от марки автомобиля, но разница в цифрах не велика, а значит можно и обобщить. На холодном двигателе расход бензина будет несколько больше. А вот прогретой машине нужно меньше топлива.

Вот, к примеру, на холодном двигателе объёмом 1.6 л, расход топлива составляет 2 литра в час. А когда мотор набирает рабочую температуру, цифра падает до 0.6-0.8 литров в час. Но опять же, все зависит от объёма двигателя, марки автомобиля и наличия различного рода неисправностей.

Оцениваем состояние двигателя

Если раньше износ силового агрегата определяли исходя из пройденного километража, то теперь некоторые автолюбители учитывают моточасы. Именно из этих показателей и определяют когда в машине необходимо менять расходники. Если водителю очень часто приходится стоять в заторах, то делают это примерно через 5000 км, а не как обычно на 10-15 тысячах.

Что говорят другие механики?

Другие механики категорически не советуют подолгу стоять в заторах. Они также рекомендуют каждые 40-50 минут повышать количество оборотов до 4000 тысяч. А «капиталить» движок нужно уже после 100 000 км. Поэтому единомышленники делают примерно так: остановилось движение – заглушили машину, нужно подъехать – завели, подъехали и опять заглушили, в прочем такая система уже существует и называется старт-стоп.

Подведём итог

На вряд-ли кто-то осмелится дать четкий ответ на главный вопрос. Автомобили разные и на каждый из них простой влияет по-разному. Узнать приблизительное значение допустимых простоев можно в инструкции по эксплуатации вашего автомобиля.

Но не факт, что вы найдете эту цифру. Ко всему прочему, некоторые из автопроизводителей вообще не рекомендуют простаивать на холостых. Так что подробно изучите своё авто, прежде чем активно эксплуатировать его.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

— Добавлено чуть позже —

Логи снимай, и в тему по логам кидай, там покумекают.
А расход может быть даже от того что суппорта подклинивают, либо направляющие суппорта и колодки в зажатом положении.
Так что тут тебе придется искать

Golf Регистрация 05.10.2018 Адрес Казахстан, Костанай. Сообщений 762 Записей в дневнике 2

Спасибо:
Получено: 56
Отправлено: 647

Решение проблемы общими усилиями.

  • Авторизуйтесь для ответа в теме

#195744

  • 15 742 сообщений
    • Город: Киров
    • Имя: Павел
    • Мой авто: Другой
    • Год выпуска: 2018
    • Трансмиссия: МКПП
    • Автомобили из гаража:
    • Geely МК (2011)

    Все вы знаете, что на Эмгранде бывают перепутаны фишки на лямдах(датчики кислорода на выпуске).
    Прочить можно в этой теме.

    Также не которые жалуются на слабый мотор, на пока грешим на датчик на впускном коллекторе и датчик коленвала (КВ).

    Кто имеет диагностические приборы (ELM327, OBD2 — USB и им подобные), программу на Андройде или Windows просьба в этой теме выложить параметры двигателя.

    На холостом ходу, прогретом моторе и выключенном кондиционере или климат-контроле.

    1- Давление во впускном коллекторе

    2- Нагрузка двигателя

    3- Напряжение 1 датчика О2

    4- Напряжение 2 датчика О2

    5- Обороты двигателя

    6- Относительное положение дроссельной заслонки

    7- Расход топлива в час

    8- Температура воздуха на впуске

    9- Температура охлаждающей жидкости

    10- Угол опережения зажигания.

    И другие параметры, которые вам может показать прибор.

    На данный момент известно

    1- 28-30 кРа(4-4.5psi)

    Составив список данных, будет легче диагностировать тем кто получил сбой в работе.

    Параметры мотора 1.5 л с расходом 5.6 л на сотню.

    Intake 35-37 или 52-53kPa (без кондиционера и с ним)

    Обороты: 758-771 или 934-950

    Timing Adv: -0.5-2.0

    Volts: 14.0-14.2V (с полной нагрузкой эл.оборудования и без)

    O2 1×1: до 93С — 1.3v после(93-95) 0.6v

    Vacuum: 18/4 in/Hg

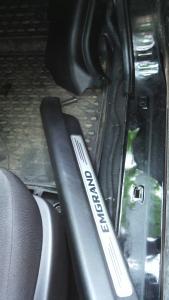

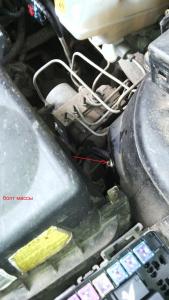

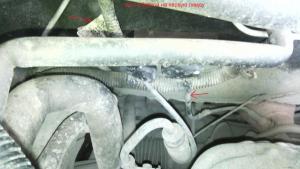

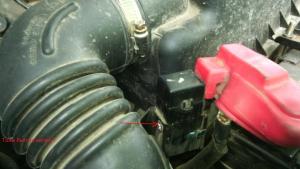

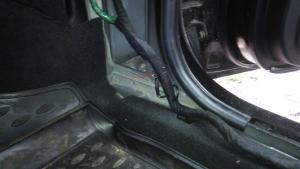

    Фото на машине не затянутых гаек «масс» и предохранителей.

    • 3
    • Наверх
    • Имя или Цитата

    #21

  • 15 742 сообщений
    • Город: Киров
    • Имя: Павел
    • Мой авто: Другой
    • Год выпуска: 2018
    • Трансмиссия: МКПП
    • Автомобили из гаража:
    • Geely МК (2011)

    Олег, а теперь подключи мультиметр или ЭЛМку и посмотри напряжение в момент включения стеклоподъёмников, как будто нет контакта где-то.

    Так же проверь обороты включением фар.

    • Наверх
    • Имя или Цитата

    Полезная реклама

    #22

  • 59 сообщений
    • Город: Воронеж
    • Имя: Андрей
    • Мой авто: Geely Otaka (CK)

    Dangerous, наблюдаем не корректную работу системы Anti-Jerk . для кривой заводской прошивки это нормально при условии что у Вас с электрикой всё в порядке.

    Любую нагрузку на двигатель дать стеклоподъёмники, дальний свет фар и т.д.

    8(905)656-48-09
    новинка! чип-тюнинг экстремальной техники Снегоходов, Гидроциклов, Квадроциклов фирмы Polaris с ЭБУ Bosch M(Е)7.4.4, 7.9.7, 17.х.х

    • Наверх
    • Имя или Цитата

    #23

  • 586 сообщений
    • Город: Астрахань
    • Имя: Олег
    • Мой авто: Emgrand EC7
    • Год выпуска: 2013
    • Объем двигателя: 1.8
    • Трансмиссия: МКПП
    • Автомобили из гаража:
    • Geely Emgrand EC7 (2013)

    Shep , pavel43rus ,

    Тестера под рукой нет, вот что по ELMке показывает. Вывел 3 прибора:

    1. Нагрузка на двигатель

    2. Напряжение (IOBD)

    • Наверх
    • Имя или Цитата

    #24

  • 59 сообщений
    • Город: Воронеж
    • Имя: Андрей
    • Мой авто: Geely Otaka (CK)

    1. Измеряйте (желательно нормальным мультиметром) напряжение на прогретом двигателе без нагрузки с «+» (клеммы) шпильке генератора, сколько вольт?

    . с «+» клеммы аккумулятора, сколько вольт?

    2. . с нагрузкой (всю электрику включите), сколько вольт?

    . с «+» клеммы аккумулятора, сколько вольт?

    Суть в том, что падение напряжения должно быть в пределах допустимого, но не так как у Вас скачет.

    8(905)656-48-09
    новинка! чип-тюнинг экстремальной техники Снегоходов, Гидроциклов, Квадроциклов фирмы Polaris с ЭБУ Bosch M(Е)7.4.4, 7.9.7, 17.х.х

    • Наверх
    • Имя или Цитата

    #25

  • 15 742 сообщений
    • Город: Киров
    • Имя: Павел
    • Мой авто: Другой
    • Год выпуска: 2018
    • Трансмиссия: МКПП
    • Автомобили из гаража:
    • Geely МК (2011)

    1- Проверь массу мозгов(фото выше).

    2- Протяни предохранители силовые.

    3- Передерни разъёмы в мозгах(там не удобно, но надо).

    Напряжение в мозгах скакать не должно, скрины выше, оптимально 14.3-14.6 Вольт.

    Если сам не найдешь, мучай мозги дилеру(если на гарантии), это плохо, будет также не правильно работать мотор.

    Не знаю как в Бошах, а в Делфи, при низком напряжении идет принудительное отключение подогрева зеркал и заднего стекла(лампочка начинает моргать).

    • Наверх
    • Имя или Цитата

    #26

  • 586 сообщений
    • Город: Астрахань
    • Имя: Олег
    • Мой авто: Emgrand EC7
    • Год выпуска: 2013
    • Объем двигателя: 1.8
    • Трансмиссия: МКПП
    • Автомобили из гаража:
    • Geely Emgrand EC7 (2013)

    pavel43rus , Shep , Спасибо, попробую поковыряться. Уже надо на ТО-10000 скоро ехать но с финансами полная и круглая.

    • Наверх
    • Имя или Цитата

    #27

  • 19 сообщений
    • Город: Тамбов
    • Имя: Дмитрий
    • Мой авто: Emgrand EC7-RV
    • Год выпуска: 2013
    • Объем двигателя: 1.5
    • Трансмиссия: МКПП

    Dangerous , на таком же пробеге как у тебя замечал то же самое. хотел опустить стекло,но перепутал и нажал «вверх» — машина вдруг вздрогнула. я нажал «вверх» ещё раз, уставившись в тахометр — опять вибрация пошла по кузову — на несколько секунд понизились холостые обороты. почесал макушку. жмакнул «вниз» стекло опустилось без каких-либо. почесал ещё раз. начал жать на кнопку вниз-вверх, так сказать повторять эксперимент, выявляя закономерности опытным путём. если стекло полностью опущено, то при нажатии «вниз» дрожь появлялась. если поднято, то холостые сильно падали при нажатии «вверх». почесал еще раз затылок с тревогой на душе. и. забил на «интересное» наблюдение

    . сейчас пробег ближе к 30тык и включение любого потребителя (вентилятор отопителя, обогрев зеркал/заднего стекла, стеклоподъёмник, вентилятор охлаждения радиатора. ), а так же вращение руля на месте стало сопровождаться падением холостых оборотов ниже нормы (750+/-50) и ощутимой вибрацией всего авто. работа ГУРа даёт самую сильную по ощущениям просадку напряжения бортовой сети на прогретом движке.

    Читать еще:  Как проверить регулировку фар

    Основные параметры диагностики

    Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!

    Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:

    Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.

    Давление во впускном коллекторе – на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе

    Накопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции

    Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд

    Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.

    Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.

    Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).

    Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:

    • на 1.4/1.6 – 2.5-3%
    • на 1.8 – 0%
    • на 1.8 LDA – может быть как 11-13%, так и 0%

    Температура охлаждающей жидкости – на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.

    Температура воздуха на впуске – аналогично датчику температуры ОЖ.

    УОЗ – на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.

    Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!

    Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.

    Поэтому что? Правильно! Все параметры важны!

    Какая нагрузка на двигатель на холостом ходу

    СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ — «DIGIFANT»
    (принцип работы и функциональные параметры)

    Комплексная система управления двигателем «Digifant» фирмы Volkswagen, состоит из двух подсистем: управления впрыском топлива и управления углом опережения зажигания. Работа всех подсистем управляется электронным контроллером, который является специализированным микрокомпьютером.

    Подсистема управления впрыском топлива

    Подсистема отвечает за подготовку топливной смеси и ее подачу в двигатель. При этом, к каждому цилиндру, топливная смесь подается отдельной форсункой. Работает подсистема следующим образом:

    Топливный эл.насос под давлением 2,5 кг/см2, подает топливо из бензобака через топливный фильтр к топливному тракту и далее к форсункам. В конце топливного тракта установлен регулятор давления топлива в системе, который поддерживает постоянное давление впрыска и осуществляет слив излишков топлива обратно в топливный бак, тем самым, обеспечивая циркуляцию топлива в системе и исключает образование в ней паров топлива.

    В зависимости от информации полученной от датчиков установленных на двигателе, эл.контроллер управляет форсунками, таким образом, регулируя количество топливной смеси подаваемой в цилиндры. При этом, учитывается объем и температура всасываемого воздуха, частота вращения и угол положения колен-вала, нагрузка двигателя и температура его охлождающей жидкости. Кроме того, при установленном лямбда-зонде, эл.контроллер учитывает и его информацию, таким образом, оптимально поддерживая содержание вредных примесей в выхлопных газах . Основным параметром, определяющим дозировку топлива, является объем всасываемого воздуха. Поступающий через фильтр воздушный поток отклоняет на определенный угол напорную заслонку, которая связана с потенциометрическим датчиком угла отклонения этой заслонки. Сигнал с датчика положения воздушной заслонки поступает в эл.контроллер, а он определяет какое количество топлива необходимо в данный момент и выдает соответствующие сигналы управления открытия форсунок на необходимое время.

    Независимо от положения впускных клапанов впрыск топлива производится дважды на каждый оборот колен-вала. Если впускной клапан закрыт, топливо остается во впускном коллекторе до следующего открытия впускного клапана данного цилиндра.

    Обогащение топливной смеси в пусковых режимах может производится посредством подачи дополнительного топлива основными форсунками, как например в двигателях «РВ» или дополнительными форсунками управляемыми эл.контроллером, как в двигателе «2Е».

    При превышении заданной частоты вращения двигателя и на принудительном холостом ходу эл.контроллер прекращает управление форсунками, таким образом, прекращая подачу топлива в цилиндры двигателя.

    Дозирование подачи воздуха при пуске, прогреве и на холостом ходу осуществляется клапаном стабилизации холостого хода.

    Функциональные параметры:


    Топливный насос.

    Электрический погружной роликовый топливный насос. Установлен в топливном баке в одном блоке с датчиком уровня топлива.

    Марка и каталожный номер: BOSCH 0 580 453 012.
    Давление подачи топлива — 3 кг/см 2 . Производительность при напряжении питания на выводах:
    — 9в: 275 см 3 /30сек.
    — 10в: 350 см 3 /30сек.
    — 11в: 425 см 3 /30сек.
    — 12в: 500 см 3 /30сек
    . по всем параметрам +/- 10см 3 /30сек.

    Регулятор давления топлива.

    Регулятор давления топлива диафрагменного типа. Установлен на топливном тракте и служит для обеспечения постоянного давления топлива в системе.

    Давление регулирования на холостом ходу:
    — при подсоединенной вакуумной трубке: 2,5 кг/см 2 ;
    — при отсоединенной вакуумной трубке: 3,0 кг/см 2 .
    Давление тарировки: +/- 0,2 кг/см 2 .
    Остаточное давление в системе через 10мин. после выключения топливного насоса, не менее 2кг/см 2 .

    Измеритель расхода воздуха.

    Измеритель расхода воздуха с напорным диском для измерения количества воздуха поступающего в двигатель. Потенциометрический. Установлен на оси напорного диска, с встроенным в корпус, датчиком температуры всасываемого воздуха резистивного типа и отрицательным температурным коэффициентом (при повышении температуры уменьшается сопротивление).

    Марка: BOSCH.
    Номера по каталогу:
    заводская установка — 0 280 200 241;
    запчасть — 0 289 200 242.
    Сопротивление потенциометрического датчика при измерении между выводами разъема измерителя расхода воздуха:
    — «3» и «4»: 500-1000 ом;
    — «2» и «3»: плавно изменяется в зависимости от положения напорного диска.

    Сопротивление датчика температуры всасываемого воздуха при измерении между выводами «1» и «4» разъема измерителя расхода воздуха и при температуре воздуха:
    — 0С: 5,5 +/- 0,7 кОм;
    — 20С: 2,5 +/- 0,5 кОм;
    — 30С: 1,8 +/- 0,2 кОм;
    — 50С: 0,8 +/- 0,1 кОм;
    — 80С: 0,35 +/- 0,05 кОм;
    — 100С: 0,2 +/- 0,025 кОм.

    Датчик температуры охлаждающей жидкости.

    Датчик температуры охлаждающей жидкости того же типа, что и датчик температуры всасываемого воздуха и с теми же характеристиками.

    Датчики положения дроссельной заслонки.


    Вариант 1.

    Установлены датчик холостого хода и датчик полной нагрузки. Оба датчика позиционного типа. Установлены на оси дроссельной заслонки. Служат для определения режима работы двигателя.

    Сопротивление датчика холостого хода при зазоре 0,2-0,6 мм. между рычагом управления дроссельной заслонкой и упором холостого хода — 0,5 Ом.

    Сопротивление датчика полной нагрузки при угле 10 +/- 2 градусов между дроссельной заслонкой и упором полной нагрузки — бесконечность.

    Вариант 2.

    Датчик положения дроссельной заслонки потенциометрического типа. Установлен на оси дроссельной заслонки.

    Напряжение при измерении между выводами «2» и «3» разъема датчика:
    — при положении дроссельной заслонки на упоре холостого хода или полной нагрузки: 0-0,5в.
    — при промежуточном положении дроссельной заслонки: 4,5-5,0в.

    Читать еще:  Отличие лады веста от лады х рей

    Клапан стабилизации холостого хода.

    Воздушный клапан стабилизации холостого хода электромагнитный, ротационного типа. Установлен в воздушном тракте, параллельно корпусу дроссельной заслонки и обеспечивает постоянство оборотов двигателя на холостом ходу за счет изменения проходного сечения воздушного канала.

    Датчик содержания кислорода в выхлопных газах (лямбда-зонд).

    Датчик выдает на эл.контроллер информацию о содержании кислорода в выхлопных газах. Устанавливается на выпускном коллекторе двигателя.

    Напряжение питания — 12В.
    Выходной ток — 0,5-3,0А.

    Подсистема управления углом опережения зажигания.

    Основными элементами подсистемы управления углом опрежения зажигания являются: эл.контроллер, коммутатор, встроенный в распределитель зажигания датчик числа оборотов двигателя (датчик Холла), встроенный в контроллер датчик разрежения, датчик детонации, катушка и свечи зажигания. Датчик детонации обеспечивает контроль за нагрузкой двигателя и является основным для регулирования угла опережения зажигания.

    Угол опережения зажигания вычисляется эл.контроллером в прямой зависимости от показаний датчиков, он же и осуществляет управление зажиганием.

    Функциональные параметры:


    Распределитель зажигания.

    Распределитель зажигания с осевыми выводами, с встроенным датчиком Холла. Служит для распределения зажигания по цилиндрам, определения числа оборотов двигателя и момента искрообразования.

    Номер по каталогу: BOSCH 0 237 520 010.

    Начальный угол опережения зажигания до ВМТ при отключенном разъеме датчика температуры охлаждающей жидкости — 6 градусов +/-18 сек.

    Выходное напряжение датчика Холла при измерении между выводами «4» и «6» разъема коммутатора — 0 -2В.

    Сопротивление ротора датчика Холла — 0,6-1,4 Ом.

    Коммутатор.

    Номер по каталогу: BOSCH 0 227 100 142

    Катушка зажигания.

    Катушка зажигания с маркировкой серого или зеленого цвета.
    Сопротивление первичной обмотки — 0,6-0,8 Ом.
    Сопротивление вторичной обмотки — 6,9-8,5 кОм.

    Элементы подавления радиопомех.

    Сопротивление помехоподавительных резисторов — 0,6-1,4 кОм.
    Сопротивление наконечников свечей зажигания — 4,0-6,0 кОм

    Структурная схема системы управления двигателем — «DIGIFANT».

    1Топливный бак11Измеритель потока воздуха
    2Топливный фильтр12Реле управления
    3Топливный насос13Лямбда-зонд
    4Электронный блок управления14Датчик детонации
    5Регулятор давления топлива15Термодатчик охл.жидкости
    6Накопитель топлива16Распределитель зажигания
    7Инжектор17Клапан стабилизации Х.Х.
    8Пусковая форсунка18Винт регулировки СО
    9Винт регулировки Х.Х.19Аккумуляторная батарея
    10Дроссельная заслонка20Замок зажигания

    Использован материал сайта «ICars» WEB-Page

    Под холостым ходом понимается работающий двигатель автомобиля без движения. Двигатель ровно держит обороты и не глохнет даже без нажатия педали газа.

    Раньше холостой ход был очень простым устройством. Это сейчас его нужно специально настраивать и внедрять специальные механизмы. Для достижения стабильной работы двигателя на холостом ходу, инженеры внедрили специальный датчик. Без этого датчика, автомобиль будет просто глохнуть или наоборот — стремительно набирать обороты. Иных способов настроить стабильную работу двигателя на простое – нет.

    Естественно, что в пробках придется стоять на холостом. Исходя из этого, и производятся современные двигатели. Но случается и так, что приходится стоять с включенным двигателем дольше. Некоторые водители, даже умудряются спать при включенном двигателе. Что тогда?

    Режимы работы дизельного двигателя

    При пуске двигателя стартером прокручивается кривошипно-шатунный механизм, в цилиндрах происходит воспламенение смеси и обороты коленвала увеличиваются до холостого хода. Из-за сжатия, воздух нагревается и воспламеняет дизельное топливо (минимальная температура для воспламенения составляет 250 С). Минимальная температура должна быть гарантирована при низкой частоте вращения коленвала, а также низкой температуре окружающей среды (в зимний период) и низкой температуре охлаждающей жидкости (холодный двигатель).

    Существенно осложняют быстрый пуск следующие причины:

    низкая частота вращения коленвала влияет на понижение конечного давления сжатия и понижение температуры. Причина этого — утечки заряда в зазорах поршневых колец между поршнем и стенкой цилиндра. И из-за первоначальной масляной пленки, которая ещё не успела образоваться. Во время сжатия, максимум температуры приходится на угол за несколько градусов до угла термодинамических потерь.

    потеря тепла на такте сжатия на холодном двигателе. Высокие теплопотери у двигателей с разделенными камерами сгорания (из-за большой поверхности камер);

    повышение трения в кривошипно-шатунном механизме из-за вязкости масла при низкой температуре;

    падающее (на холоде) напряжение аккумулятора влияет на снижение частоты вращения вращения стартера;

    образование парафина в топливе, при использовании его в погодных условиях с низкой температурой (зима).

    Решение проблем с топливом

    Проблему образования кристаллов парафина можно решить подогревом топлива или фильтра. Или можно (а лучше — желательно) использовать топливо, предназначенное специально для зимнего времени года.

    Системы предвпускного подогрева

    При впрыске топлива облегчение пуска дизеля осуществляется за счет подогрева воздуха во впускном тракте (грузовые автомобили) или свечами накаливания (легковые автомобили). В двигателях с разделенными камерами сгорания применяются свечи накаливания. Это способствует облегчению испарения топлива и надежному воспламенению. Свечи накаливания предварительно нагреваются за несколько секунд, это обеспечивает быстрый пуск. Последнее поколение свечей имеют низкую температуру нагретого состояния, и это позволяет дольше сохранять им температуру. За счет этого снижается эмиссия ОГ и уровень шума работающего прогретого двигателя.

    Изменение параметров впрыскивания

    Для облегчения пуска должны быть соблюдены несколько условий:

    увеличение стартовой цикловой подачи топлива для повышения крутящего момента и компенсации потерь на утечки и конденсат.

    ранний момент начала впрыска для облегчения воспламенения в ВМТ поршня при максимальной температуре конца сжатия.

    Момент начала впрыска важно установить максимально точно. Если топливо впрыснуто рано, то оно оседает на холодных стенках цилиндра и испаряется только малое количество, так как температура заряда воздуха еще низкая. При позднем впрыске топливо воспламеняется на такте расширения, и поршень имеет слишком малое ускорение.

    Для качественного своевременного распыления топлива и его распределения по камере системой впрыска должна соблюдаться дисперсность (минимальный размер распыляемых частиц топлива) для быстрого смесеобразования.

    Нулевая нагрузка

    Нулевая нагрузка — это все рабочие режимы двигателя, при которых крутящий момент не развивается, а двигатель при этом преодолевает только своё внутреннее трение, педаль газа может занимать любое положение, также как и частота вращения коленвала (до срабатывания ограничителя частоты вращения) может быть любой.

    Холостой ход

    Этот режим подразумевает минимальную частоту вращения коленвала при нулевой нагрузке.

    Педаль газа при этом в свободном состоянии. Двигатель не производит крутящий момент, а преодолевает только внутреннее трение. Максимальная частота вращения коленвала при нулевой нагрузке называют максимальной частотой вращения коленвала на холостом ходу.

    Полная нагрузка

    Педаль газа полностью нажата. В стационарном режиме работы двигатель развивает максимальный крутящий момент. В нестационарном режиме (с ограничением давления наддува) двигатель выдает максимально возможный (ниже по сравнению со стационарным режимом) крутящий момент, доступен весь диапазон частоты вращения — от холостого хода до максимально допустимого значения.

    Охватывает промежуток между нулевой и полной нагрузкой. Крутящий момент, при этом, между нулевым и максимально возможным значением.

    Частичная нагрузка в режиме холостого хода

    Частота вращения холостого хода поддерживается регулятором. Значение крутящего момента может доходить до максимального.

    Нижняя область частичных нагрузок

    При низкой частоте вращения коленвала температура сжатия мала. Тепловыделение и повышение температуры не велики и камера сгорания остается холодной и её разогрев происходит медленно. При маленькой нагрузке и предварительном впрыске за один цикл в камеру сгорания подается несколько кубических миллиметров топлива. Как и при пуске, максимальная температура сгорания возникнет только в верхней мертвой точке поршня.

    Момент начала впрыска должен определяться с высокой точностью. Во время задержки воспламенения, нужно малую часть подачи из всего цикла, так как количество топлива в камере сгорания определяет скорость повышения давления в цилиндре.

    Шум сгорания зависит от повышения давления. Предварительный впрыск топлива сведет задержку воспламенения к нулю и шум от сгорания уменьшится.

    Принудительный холостой ход

    В этом режиме двигатель приводится трансмиссией (при движении под уклон).

    Стационарный режим

    Крутящий момент равен требуемому, частота вращения коленвала — неизменна.

    Нестационарный режим

    Крутящий момент не соответствует нужному. Частота вращения коленвала изменяется.

    Переход между режимами

    При изменении нагрузки, частоты вращения, педали газа изменяется и работа двигателя.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
