Каково назначение редукционного клапана масляного насоса

Масляный насос автомобильного двигателя: виды, устройство и принцип работы

Масляный насос является незаменимой деталью топливной системы транспортных средств с двигателями внутреннего сгорания. Главная его задача – создание давления в системе для смазки движущихся элементов ДВС.

Говоря иными словами, маслонасос способствует перемещению масла из картера в масляный бак, который находится непосредственно в силовой установке. О том, что представляет себя этот элемент конструкции, каково его назначение, мы сегодня и поговорим.

Редукционный клапан масляного насоса – что это и для чего он нужен

Обязательным атрибутом системы смазки любого двигателя внутреннего сгорания является редукционный клапан масляного насоса (РКМН). Многие автолюбители даже понятия не имеют о такой детали, хотя роль её в обеспечении работоспособности мотора очень велика. Разобраться в устройстве, функционировании и неисправностях этого узла стоит ещё потому, что его аналоги присутствуют в любых системах, где в качестве рабочей среды используют сжатые жидкости или газы.

  1. Назначение редукционного клапана масляного насоса
  2. Устройство клапана
  3. Неисправности клапана и способы их устранения

Назначение редукционного клапана масляного насоса

Как известно, смазывание трущихся поверхностей подшипников скольжения мотора (коренные, шатунные, поршневые пальцы, подшипники распредвала и прочие) происходит при постоянной подаче под давлением моторного масла.

Если давление недостаточно, то происходит износ, перегрев и выход из строя рабочих частей, а если давление превышает норму, то мотор может получить серьезнее поломки. Чтобы избежать этого, в дело вступает редукционный клапан.

Одно из толкований термина «редукция» – это уменьшение или ослабление чего-либо. В машиностроении клапан называют редукционным, когда он в определённый пиковый момент (повышения до предельного давления, масла, воды, воздуха, газа и тому подобного) открывает проход и способствует нормализации давления рабочей среды.Таким образом, механизм клапана предназначен для предохранения систем мотора от повреждения чрезмерным повышением давления масла.

Устройство клапана

Редукционный клапан масляного насоса имеет очень простое устройство.

Основными частями являются:

  • корпус с системой каналов;
  • клапан (шарик или небольшой поршень), закрывающий перепускной канал;
  • пружина;
  • упорный винт или болт.

Несложно понять принцип работы конструкции. Упорный винт создаёт давление на один конец пружины, которая усилием сжатия спирали придавливает клапан к гнезду, имеющему сквозное отверстие канала. Как только в канале повышается давление способное преодолеть сопротивление пружины, клапан опускается и масло перетекает. При нормализации давления, пружина возвращает клапан в исходное положение, закрывая просвет.

Существует два типа РКМН по конструкции корпуса:

  • весь механизм клапана полностью извлекается из масляного насоса;
  • клапан встроен в корпус масляного насоса.

Неисправности клапана и способы их устранения

В работе редукционного клапана масляного насоса встречается два типа неисправностей:

  • клапан не поддерживает давление на необходимом уровне;
  • клапан не открывается при достижении максимального значения давления.

В первом случае речь может идти лишь о том, что пружина создаёт слабое давление. Такое явление встречается крайне редко, но если мотору не удаётся поддерживать давление масла не стоит забывать о клапане. Пружина может не справляться с работой по разным причинам: износ, неправильный подбор, установка слишком мягкой или бракованной пружины.

Чаще встречается засорение просвета или заклинивание клапана. Происходит это, когда масло слишком долго не меняется, и частички грязи постепенно коксуются на поверхностях. В случае плохой промывки масляных каналов мотора после капитального ремонта, в них могут собраться стружка, мусор, которые также способны заклинить клапан.

«Лечение» любых поломок клапана заключается в разборке, диагностировании, прочистке каналов и замене вышедших из строя элементов. Специалисты настоятельно рекомендуют после каждого капремонта мотора производить замену масляного насоса и предохранительного клапана вместе с ним.

Рекомендации по эксплуатации и обслуживанию системы смазки

Система смазки обеспечивает нормальную работу двигателя только тогда, когда она грамотно эксплуатируется и обслуживается. Ничего сложного здесь нет.

Главное, о чем всегда необходимо заботиться — правильный режим запуска двигателя, особенно в холодное время года. При простое двигателя масло стекает в поддон, и детали оказываются без смазки, поэтому в первые мгновения после пуска они испытывают серьезные нагрузки, а на нормальный режим работы двигатель выходит только после образования масляной пленки на всех трущихся поверхностях.

Ситуация усугубляется зимой, когда масло в картере густеет и после пуска с большим трудом подается к трущимся деталям. Поэтому зимой, особенно при температурах ниже −20°C, необходимо завести и прогреть двигатель, пока температура масла в нем не поднимется до установленной отметки (80–90°C). О методиках зимнего пуска двигателя сказано уже очень много, поэтому здесь мы этого вопроса касаться не будем.

Большое внимание необходимо уделять техническому обслуживанию системы смазки. В частности, каждые 10-20 тысяч км пробега (в среднем — 15 тысяч) необходимо производить замену моторного масла и масляного фильтра. Для новых двигателей эта операция производится чаще. Но нужно отметить, что каждый производитель автомобилей и двигателей дает свои рекомендации по обслуживанию, которым необходимо четко следовать.

Предохранительные клапаны для насосов

наряду с кранами, дисковыми затворами и задвижками являются одним из типов трубопроводной арматуры. Слово «клапан» пришло в русский язык из немецкого, в котором существительное Klappe имеет много значений, одно из которых, наиболее близко передающее сущность этого технического устройства, ─ крышка. Подобно крышке клапан открывает-закрывает проход для рабочей среды. Его главный отличительный признак ─ запирающий (или регулирующий) элемент перемещается параллельно оси потока среды.

Читать еще:  Чем проверяют компрессию в цилиндрах

Безусловными достоинствами клапанов при их сравнении с другими типами трубопроводной арматуры являются небольшие масса и размеры, высокая степень герметичности, быстродействие (незначительное время срабатывания), малая строительная высота (размер от горизонтальной оси проходного сечения корпуса до верхнего торца штока при полном открытии). Легко выполняется регулировка предохранительных клапанов.

Уже во времена Древнего Рима применялись мембранные клапаны, с помощью которых регулировали заполнение водой больших емкостей. Мембранные клапаны, особенно эффективные для управления потоками агрессивных сред, используют и в XXI столетии. Конечно, сегодня они совсем другие, ─ вместо сырой кожи их мембраны (диафрагмы) изготавливают из натурального каучука, бутилкаучука, нитрилкаучука и т. д.

Эпоха подлинного расцвета клапанов как сегмента трубопроводной арматуры наступила после изобретения одного из главных драйверов, начавшейся в 18 в. промышленной революции, ─ паровой машины. Стремительно развивавшейся машинной индустрии в огромных количествах потребовались предохранительные клапаны для котлов, поэтому возникло большое количество предприятий, главным направлением деятельности которых стали «паровые» предохранительные клапаны.

Предохранительная арматура

─ один из видов арматуры. Ее главное назначение ─ автоматическая защита трубопроводов и оборудования (насосного в т. ч.) «от недопустимого превышения давления посредством сброса избытка рабочей среды». (В кавычках ─ цитата из «ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения»).

Сброс рабочей среды в аварийном режиме предохранительным клапаном ─ один из наиболее показательных примеров, раскрывающих понятие термина «срабатывание арматуры». Его способ может быть разным: непосредственно в окружающую среду (предохранительные клапаны открытого типа) или в отводящий трубопровод, т. е. систему с более низким давлением (предохранительные клапаны закрытого типа). Очевидно, что при дозировании дорогостоящих, экологически небезопасных реагентов второй вариант ─ единственно возможный.

В технической литературе можно встретить термины «предохранительно-сбросный клапан» (сокращенно ПСК), «клапан предохранительный сбросной», адресованные к клапанам, устанавливаемым в частности в системах транспортировки и распределения газа (предохранительный клапан для газа). В уже упоминавшемся выше ГОСТ 24856-2014 термин «сбросная арматура» не упоминается вовсе, а словосочетание «сбросной клапан» ─ лишь как термин, нерекомендуемый к использованию для обозначения предохранительного пропорционального клапана, т. е. клапана, запирающий элемент которого открывается пропорционально возрастанию давления рабочей среды. В отличие от предохранительных клапанов пропорционального действия в двухпозиционных предусмотрено только два режима «закрыто» и «открыто», и расстояние между двумя крайними положениями преодолевается затвором фактически мгновенно, без заметного изменения давления рабочей среды.

Назначение предохранительного клапана

─ уберечь детали системы (если рабочей средой является жидкость, ─ гидравлической системы) от перегрузки. Когда насос подает рабочую среду, а возможности для ее выхода нет, ─ например, из-за перекрытия трубопровода линии нагнетания осадком из твердых частиц или в случае ошибочного закрытия запорного клапана на линии нагнетания, ─ давление в системе будет увеличиваться до тех пор, пока не выдержит и не сломается ее самое слабое звено. По названию наиболее дорогостоящего и технически сложного элемента системы клапан могут называть ─ предохранительный клапан для котла, предохранительный клапан для водонагревателя, предохранительный клапан для бойлера, предохранительный клапан цистерны, и, конечно, предохранительный клапан для насоса.

Недопустимое превышение давления может быть обусловлено различными причинами. Это и т. н. «человеческий фактор», проявляющийся в ошибках персонала при монтаже или эксплуатации оборудования; нарушения в работе технических устройств вследствие их поломок; физические процессы, происходящие в рабочей или окружающей среде, например, резкий рост поступления тепловой энергии. Последствия, которыми это грозит, могут быть фатальными как для самих гидравлических систем, так и обслуживающего персонала, поэтому немедленное реагирование на избыточное давление ─ важнейшее звено в комплексе мероприятий, направленных на обеспечение надежной и безопасной работы гидросистем.

Установка предохранительного клапана обеспечивает защиту от недопустимого повышения давления. Использование слова «защита» дает основание говорить, что в широком смысле слова любой предохранительный клапан и предохранительный клапан дозировочного насоса в т. ч. является защитным. Хотя в действующем ГОСТ 24856-2014. терминов «защитная арматура» и «защитный клапан» нет. Но в предыдущем, действовавшем до 31 марта 2015 года «ГОСТ Р 52720-2007. Арматура трубопроводная. Термины и определения», термин «защитная арматура», как арматура, предназначенная «для автоматической защиты оборудования и трубопроводов от недопустимых или непредусмотренных технологическим процессом изменений параметров», присутствует. В число этих параметров может входить не только давление (предохранительный клапан давления), но и температура. ГОСТ 24856-2014 устанавливает термин «предохранительный клапан, срабатывающий от температуры», т. е. предохранительный клапан, чувствительный элемент которого при повышении температуры рабочей среды в защищаемом объекте перемещает запирающий элемент для сброса рабочей среды и снижения температуры».

Устройство предохранительного клапана

определяет его место в классификации данного класса технических устройств, отличающихся широким разнообразием конструктивных решений.

В зависимости от того, посредством чего создается противодействующее рабочей среде усилие на запирающий элемент, различают следующие типы предохранительных клапанов ─ клапан предохранительный пружинный, рычажно-грузовой, рычажно-пружинный, с мембранным чувствительным элементом. Также есть предохранительный клапан с газовой камерой или предохранительный клапан газовый.

Выше уже было отмечено, что предохранительные клапаны бывают пропорциональными и двухпозиционными.

Читать еще:  Признаки порванного ремня грм

Различают предохранительные клапаны сильфонные и несильфонные. В первых сильфон используется для герметизации штока, а также в качестве силового или чувствительного элементов.

Изготавливают предохранительные клапаны с подрывом, т. е. оснащенные устройством для пробного срабатывания при давлении настройки или ниже его, а также без подрыва. Давление настройки ─ это наибольшее избыточное давление на входе в предохранительный клапан, при котором затвор закрыт и обеспечивает заданную герметичность. В ассортименте «Завода дозировочной техники Ареопаг» предохранительные клапаны представлены в двух исполнениях: с подрывом и без.

Тип проточной части корпуса дает основание разделять предохранительные клапаны проходные, у которых патрубки расположены на одной оси, и предохранительные клапаны угловые.

В зависимости от того, какая технология использовалась при изготовлении корпуса, различают предохранительные клапаны сварные, литые, штампованные, кованые. Возможна комбинация нескольких технологий ─ предохранительные клапаны комбинированные: ковано-сварные, ковано-литые, штампо-сварные, лито-сварные.

Важный аспект для тех, кому необходимо предохранительный клапан купить, ─ его способ присоединения к трубопроводу. Различают предохранительные клапаны фланцевые и бесфланцевые: под приварку, муфтовые, штуцерно-торцовые, цапковые.

Фланцевым и бесфланцевым может быть основной разъем «корпус-крышка предохранительного клапана».

Выбор материала проточной части и запирающего элемента зависит от свойств перекачиваемой среды. В «ЗДТ Ареопаг» проточную часть изготавливают из никелевого и титанового сплавов, а также хромистых, хромоникелевых и хромоникелемолибденовых сталей.

Предохранительные клапаны могут быть мало-, средне- и полноподъемными. Для малоподъемных ход запирающего элемента не превышает 1/20 диаметра седла; для полноподъемных эта величина равна или больше ¼.

Примеры использования предохранительных клапанов насоса

встречаются повсеместно. Очень показательный ─ система гидроусилителя руля в автомобиле. Работающий в ней масляный насос снаряжен, как правило, встроенным предохранительным клапаном, настроенным в зависимости от марки автомобиля на давление от 60 до 125 атм. Срабатывать он может, когда выкрученный до упора руль остается в таком состоянии несколько секунд. Для эксплуатации в условиях бездорожья, может устанавливаться внешний предохранительный клапан масляного насоса (внутренний при этом отключается).

Предохранительный клапан ставят в нагнетательном канале основного насоса гидравлических экскаваторов. Отрегулированные на определенную величину начала открытия предохранительные клапаны встроены в корпуса маслоперекачивающих насосов на тепловозах.

Предохранительный клапан насоса используется в металлорежущих станках, где для обеспечения плавности движения и устойчивости режимов резания предусмотрено использование противодавления. Благодаря этому не происходит резкого увеличения скорости инструмента при стремительном уменьшении нагрузки. Например, при прекращении контакта инструмента с обрабатываемой деталью.

В буровом оборудовании срабатывание предохранительного клапана насоса, перекачивающего промывочную жидкость, служит сигналом для прекращения бурения, что позволяет предупредить повреждение керноприемной трубы.

В нефтегазовом комплексе предохранительные клапаны исключают разрушение (разрыв) нагнетательной системы цементировочных агрегатов.

Как правило, предохранительными клапанами, служащими для выпуска части раствора из камеры нагнетания, снаряжаются насосы, используемые в теплоэнергетике. При этом жидкость направляется в находящийся выше расходный бак, что позволяет экономить реагенты и предупреждает попадание едких брызг на обслуживающий персонал.

Работа предохранительного клапана

дозировочного насоса заключается в том, что когда давление превышает заданное значение, он открывается, и дозируемая рабочая среда перенаправляется в дозировочный бак. Применяемые во многих областях технологий дозировочные насосы могут быть оснащены встроенным предохранительным клапаном и (или) внешним предохранительным клапаном на напорном трубопроводе. Настройка предохранительного клапана зависит от условий эксплуатации: клапан предохранительный 1 бар, клапан предохранительный 2 бар и т. д.

Предупреждать последствия аварийного превышения давления предохранительные клапаны могут самостоятельно (предохранительные клапаны прямого действия) или являясь частью многокомпонентных устройств. Таких, как например, импульсно-предохранительные устройства (ИПУ), в которых главный предохранительный клапан (ГПК), он же предохранительный клапан непрямого действия, устанавливают на магистрали. А импульсный предохранительный клапан меньшего сечения, размещенный на пилотной линии, служит для ГПК управляющим элементом.

Основные технические характеристики предохранительных клапанов ─ условный проход, а также давление ─ номинальное, настройки, пробное на входе, полного открытия, начала открытия, закрытия.

Номинальный диаметр прохода DN предохранительных клапанов насосов производства «ЗДТ «Ареопаг» составляет 4, 6, 20, 15 мм, номинальное давление ─ 6,3, 16, 40, 63, 100, 160, 250, 320, 400 кгс/см 2 . Давление начала открытия ─ от 1,05 Pн до 1,07 Pн, давление полного открытия ─ 1,1Pн или 1,15Pн, давление закрытия не менее 0,8 Pн. Pн ─ давление настройки, максимальное значение которого равно номинальному давлению PN.

Клапаны «ЗДТ «Ареопаг» могут эксплуатироваться с жидкостями, обладающими следующими параметрами:

  • температура ─ от минус 40 до плюс 200 O C;
  • водородный показатель ─ pH 0-14;
  • плотность ─ до 2000 кг/м 3 ;
  • доля неабразивной твердой фазы ─ до 10 %;
  • кинематическая вязкость 3,5х10 -7 …3х10 -2 м 2 /с.

Клапаны производства «ЗДТ Ареопаг» поставляются отдельно и в составе насосных дозировочных установок.

Предохранительные клапаны составляют лишь малую часть ассортимента и общего объема продукции, выпускаемой ведущим российским производителем дозировочного оборудования «ЗДТ Ареопаг». Но как все сделанное на этом предприятии их отличают высокое, не уступающее лучшей зарубежной продукции качество и полностью соответствующая реалиям российского рынка цена. А это и есть два главных условия эффективного полноценного импортозамещения.

В двигателях автомобилей применяется комбинированная система смазки.
Комбинированной называется система смазки, осуществляющая смазывание деталей двигателя под давлением и разбрызгиванием. Давление создается масляным насосом, а разбрызгивают масло коленчатый вал и другие быстровращаю-щиеся детали двигателя.

Читать еще:  Машина троит при запуске

При каком давлении должен срабатывать редукционный клапан

Но как же понять, что давление повысилось или, наоборот, понизилось? Да и каким оно вообще должно быть? Оптимальное давление масла в системе можно узнать, заглянув в руководство пользователя. Для разных марок и моделей автомобилей оно будет разным. К примеру, редукционный клапан масляного насоса «Таврия» срабатывает при 0,55 МПа. Примерно такие же показатели актуальны и для большинства автомобилей «Лада».

Измерить давление масла можно, подключив к системе специальный жидкостный манометр в посадочное гнездо датчика давления. Перед этим двигатель необходимо прогреть до рабочей температуры. Все замеры производятся при заведенном моторе.

Конструкция электрического топливного насоса

Электрический насос состоит из:

  • привода электрического типа (электрический двигатель);
  • металлического корпуса;
  • датчика расхода топлива;
  • топливного заборника;
  • топливного фильтра сетчатого;
  • клапанов – обратного и редукционного

Конструктивно топливный электронасос можно разделить на две части: электродвигатель и, непосредственно, насос. Обе части объединены в одном металлическом корпусе. Все элементы насоса находятся в постоянном контакте с топливом.

Это возможно благодаря высокому электрическому сопротивлению бензина, который выступает в роли изолятора и предотвращает короткое замыкание.

Работа насоса обеспечивается двумя клапанами: редукционным и обратным. Обратный клапан обеспечивает запирание топливной системы при остановке двигателя.

А редукционный клапан необходим для поддержания в топливной системе необходимого давления, что обеспечивается отсеканием излишков топлива.

Audi 100 1992, двигатель бензиновый 2.3 л., 133 л. с., передний привод, механическая коробка передач — наблюдение

Машины в продаже

Audi 100, 1992

Audi 100, 1992

Audi 100, 1992

Audi 100, 1991

Комментарии 23

www.drive2.ru/market/offers/331818
Кто подскажет) если такую взять. Будет работать?)
А то просто читал и говорили что может не будет работать корректно(((

Кто знает гнет клапан на 2,3 двс?

А также для успокоения души сними фильтр и при снятом редукционном клапане продуй и промой магистраль.

А как ты промывал?)

Решил подобную проблему неделю назад. Тоже загоралась аварийка давления масла. Были заменены все масляные датчики. Но проблема осталась. Тогда был выкручен редукционный клапан ( под белым датчиком) и каково же было мое удивление что он заклинен кусочком силикона. Как оказалось в последствии этот кусочек был частью клапана масляного фильтра. Редукционный клапан промыт и очищен. И теперь давление на холодную почти 5, на горячую 1. На холостых. Так что вам туда ! Удачи.

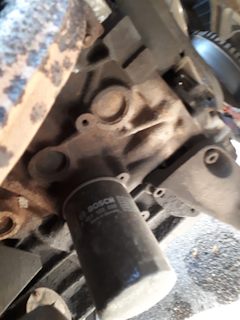

У меня со стороны фильтра нет ничего…
Я смогу проверить только в одном месте давление

Решил подобную проблему неделю назад. Тоже загоралась аварийка давления масла. Были заменены все масляные датчики. Но проблема осталась. Тогда был выкручен редукционный клапан ( под белым датчиком) и каково же было мое удивление что он заклинен кусочком силикона. Как оказалось в последствии этот кусочек был частью клапана масляного фильтра. Редукционный клапан промыт и очищен. И теперь давление на холодную почти 5, на горячую 1. На холостых. Так что вам туда ! Удачи.

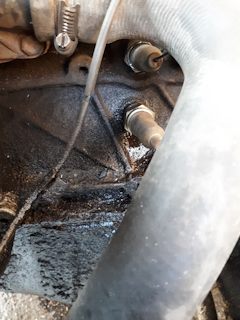

А с другой стороны есть два датчика и все

Вчера снимал датчик нижний. И за одно еще раз снимал клапан, он почему то раскрутился, хотя закручивал его хорошо. Еще раз подтянул и понаблюдаю сейчас, какие изменения будут

Проблема с давлением масла?
Возможно:
— мало масла в двигателе
— масло несоответственной вязкости
— засорение сетки маслоприемника
— неисправен масляный фильтр
— перекос, засорение редукционного клапана масляного насоса или ослабление пружины клапана
— износ масляного насоса
— неисправный датчик давления масла
— чрезмерный зазор между вкладышами коренных подшипников коленчатого вала
— износ распредвала
— вмятина в поддоне, в том месте где находится приемная сетка

Залить и заливалось 5w40 постоянно
Я когда продувал клапан масляный давление чтоб открылся клапан норм надо было. И проблема эта только по трассе. По городу и до 6 крутит все норм. А когда долгое время едешь такая фигня происходит
Картер целый
Датчики заменил. До этого срабатывала аварийка после 3000 оборотов. А после того как достал и продул клапан, стало после 4000. Думаю может его заменить вообще

А по поводу деталей внутри) двс. Это сложно сказать. Все таки придется датчик ставить и смотреть. Давление

Проблема с давлением масла?
Возможно:
— мало масла в двигателе
— масло несоответственной вязкости
— засорение сетки маслоприемника
— неисправен масляный фильтр
— перекос, засорение редукционного клапана масляного насоса или ослабление пружины клапана
— износ масляного насоса
— неисправный датчик давления масла
— чрезмерный зазор между вкладышами коренных подшипников коленчатого вала
— износ распредвала
— вмятина в поддоне, в том месте где находится приемная сетка

2.3 а нет ли там клапанов в башке как на v6? А то я тоже страдал похожей херней, по итогу умные люди подсказали что там клапана. Как то же у вас регулируется на 2.4 бара подача масла на компенсаторы
