Крепление багажника на водосток своими руками

Экспедиционный багажник

• Авторизуйтесь для ответа в теме

#1 Ruslan89

Популярное сообщение!

Мы своей семьей ездим в отпуск на машине, и я решил сделать этот багажник для раскладной палатки (кемпинг на машине так называемый). Ну а второе назначение, так это перевозка длинномеров, ибо сам багажник в машине всего полтора метра.

Сварил быстро, а все остальное делал, когда дождя не было. Спереди багажника отдельная полка для рабочего света, для фар (они в процессе заказа).
Сделан багажник из профильной трубы 20х20 и 40х20 с толщиной стенки 1,5мм. Вес багажника небольшой, но 90 кг выдерживает на ура, я прыгал на нем специально для себя.
Все сделано своими руками и болгаркой, наждаком, полуавтоматом аврора (сварку только осваиваю, можно сказать девственник в этом деле).

Обдумываю дизайн

Разметка, вырезание и покраска крепления на крышу с усиляющими пластинами из того же уголка

Готовое изделие на крышу кузова

Почти готовое изделие на крышу кабины

Прилепливаю крепления

Крашу хамерайтом багажник кабины

Багажник на кузове и крепеж под второй багажник

Собственно, к чему шли

Конкурсная работа № 15, Техническая номинация Конкурса сварщиков «Делаем своими руками»

Генеральный спонсор конкурса
Компания «ArMiG» — все для сварки и резки. Победитель в номинации «Лучший поставщик» концерна ESAB в России 2014 года.

• 13

• Наверх
• Вставить ник

#2 бульдог

А почему вы решили что сваяли именно ЭКСПЕДИЦИОННЫЙ ,а не БАРЫЖНОАРБУЗОВОЗНЫЙ багажник?только из за того что предусмотрели места для верхнего света который кстати запрещён на дорогах общего пользования,или потому что он занимает всю крышу машины?

С вашего багажника в первом же крутом повороте на бездорожье улетит половина шмурдяка(на настоящих экспидиционниках высота борта составляет примерно две трети высоты стандартной двадцатилитровой канистры для топлива,это раз.Во вторых у вашего слабое днище. В третьих ВСЕ ФИРМЕННЫЕ БАГАЖНИКИ и ГРАМОТНЫЕ их подобия никогда не бывают сварными,их нарочно делают на болтовых соединениях дабы при запредельных нагрузках они «дышали» вместе с кузовом автомобиля носителя а не стояли жёстко убивая геометрию верхней части машины(чревато деформацией проёмов дверей и лобового стекла, а так-же двери багажного отсека)

Вот фирменный ТУРИСТИЧЕСКИЙ багажник лендровер,он секционный,на болтах,и не портит кузов машины

Сообщение отредактировал бульдог: 27 Июль 2015 19:21

• 1

• Наверх
• Вставить ник

#3 Ruslan89

Имхо мое изделие и поэтому мое ему название такое , для моих экспедиций в моем понимании.

В планах на него поставить палатку трансформер, ну и шмурдяк (его никуда не выкинет ибо его вяжут веревками), да и я еще не видел автомобиль круто поворачивающий с ВЫСОКИМ центром тяжести (набок заваливается на ура), и не собираюсь много кидать в него ибо есть здоровый кузов. Также предназначен для перевозки длинномеров.

Скреплен на болтах через ушки к кузову автомобиля посредством приваренного уголка строительного усиленного (90х105 и 2,5 мм толщина).

Дно не такое уж и хлипкое, как на первый взгляд, я спокойно не только стоял, но и прыгал на нем. посмотрите карту нагрузок на профильную трубу 20х20 и 40х20. Размер самой корзины кабины 120х112.

Крепежные уши закреплены в водосток, где крепкий шов кабины идет.

Багажник не такой тяжелый как заводские, весит примерно 20кг.

Про свет интересно и мне, но читал, что если он зачехлен, то ничего страшного, если кто знает больше, то мне полезна информация.

Когда начинал варить его, то думал борта здоровые будут. а тут в живую действительно слегка низкие

Ваша критика мне полезна, ибо в первые сварил его . В будущем может и переварю.

Сообщение отредактировал Ruslan89: 27 Июль 2015 20:10

Выбираем конструкцию багажника

В первую очередь следует провести измерения линейных размеров крыши автомобиля, чтобы определиться с возможными габаритами багажника. Он не должен выходить за пределы крыши машины в зоне лобового стекла, а также не создавать препятствий для открытия задней двери , особенно если она открывается вверх (или крышки багажника).

Для уверенности можно придерживаться размеров заводских багажников, предназначенных для автомобилей соответствующей модели – такая информация присутствует на сайтах производителей. В конце концов, можно договориться с соседом по парковке или коллегой по работе, чтобы снять замеры и сфотографировать конструкцию его багажника.

Далее, стоит определиться с необходимым типом багажника. Для перевозки различных по форме грузов подойдет багажник в форме корзины с бортами. Если основным видом поклажи предполагаются длинномерные вещи (рулонные материалы, лестницы и т. п.), то стоит отдать предпочтение плоской открытой платформе.

Также нужно определиться с количеством креплений:

• для седанов и хэтчбеков будет достаточно четырех точек опоры;
• для автомобилей с длинной крыши более 2,5 метра стоит увеличить число креплений до шести.

Результатом этого этапа должна стать принципиальная схема конструкции, выполненная в виде чертежа багажного устройства с указанием линейных размеров.

Еще в бытность мою студентом с моего старенького Опеля сняли багажник с крыши, который был прикручен барашками. Увидев такие барашки на Муравье, я очень напрягся и не стал их использовать. Прикрутил опоры обычными гайками. На каждый винт накрутил две гайки, между гайками положил гроверную шайбу, чтобы застопорить резьбовое соединение. Чтобы открутить такие гайки, нужно иметь ключ, а барашки открутить, чтобы снять багажник, может любой, проходящий мимо, бомж.

Насчет молдингов особо не заморачиваюсь. Когда мне нужен багажник на крыше, я снимаю молдинги с водостоков и езжу с багажником, но без молдингов. Когда багажник не нужен, то ставлю молдинги на место. Они крепятся на пластиковых клипсах и легко снимаются и устанавливаются. Они идут через всю крышу, потом спускаются вдоль лобового стекла до капота. Их можно снять целиком.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Автомобильный дифференциал. Блокировка. Самоблокирующийся. Повышенного.
Устройство и принцип действия дифференциалов, в том числе блокирующихся и самобл.

Когда менять машину на новую? Обслуживать ли автомобиль у дилера? Плат.
Когда имеет смысл обновить машину? Точный математический ответ. Стоит ли проводи.

Объяснительная записка — правильное составление, форма, бланк, текст.
Объяснительная записка. Образец. Правильная структура, инструкция, пояснения по .

Полезно знать об электротехнике. Мощность и действующее, эффективное н.
Немного теории об электрике. Постоянный и переменный ток. Действующие, эффективн.

Газовая плита. Перевод на другое давление и вид газа. Перестановка гор.
Как перевести кухонную газовую плиту на другой газ, поменять местами горелки, за.

Неисправности терморегулятора плиты. Красное пламя, отрыв.
Обзор неисправностей кухонной газовой плиты. Слабое или слишком сильное горение.

Экспедиционный багажник своими руками

• Экспедиционный багажник своими руками
• Схема устройства и крепления экспедиционного багажника
• Подготовительные работы
• Поэтапный процесс изготовления
• Улучшение аэродинамики
• Дополнительное оборудование экспедиционного багажника
• Влияние установки экспедиционного багажника на автомобиль

Вряд ли какой-либо автомобилист откажется от дополнительного багажного отделения, особенно, если на нём можно разместить вещи, которые не могут разместиться внутри автомобиля из-за их габаритов или неудобства транспортировки. Данную проблему отлично решают разного рода накладные конструкции, а их разнообразные вариации можно найти на торговых полках профильных магазинов. Всё, конечно, может устроить, кроме стоимости, которая указана на ценнике. Поэтому многие автомобилисты в целях экономии средств задумываются о том, можно ли соорудить экспедиционный багажник самостоятельно. Именно о таком варианте решения проблемы недостаточного пространства рассказывается в данной статье.

• Схема устройства и крепления экспедиционного багажника
• Подготовительные работы
• Поэтапный процесс изготовления
• Улучшение аэродинамики
• Дополнительное оборудование экспедиционного багажника
• Влияние установки экспедиционного багажника на автомобиль

Схема устройства и крепления экспедиционного багажника

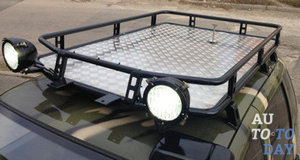

Экспедиционным багажником является своеобразная корзина рамной конструкции с несколькими опорами, при помощи которых багажник крепится к автомобильной крыше. Лучше подбирать багажник по размерам, как крыша автомобиля. Такая площадь позволяет получить полезный объём транспортируемого груза на порядок выше, чем внутри основного автомобильного багажника или в обычном боксе на крыше. Кроме всего прочего, такая схема транспортировки позволяет перевозить также и малогабаритные грузы.

Зачастую такие багажники изготавливают из облегчённых стальных сплавов или алюминия. Желательно, чтобы кронштейны, на которые опирается багажник, были выполнены из очень прочной стали. В основном, в конструктивных элементах багажника используются гнутосварные элементы трубчатого или прямоугольного сечения. Это придаёт оптимальные жесткостные и прочностные характеристики при минимальной массе конструкции.

Существует несколько способов крепежа экспедиционных багажников в зависимости от вида крыши, которые могут по желанию оснащаться рейлингами или водостоками. Дополнительные функциональные элементы не вызывают проблем с креплением на крышу. В данном случае багажник монтируется к водосточным элементам при помощи специальных захватов. Но в некоторых моделях автомобилей таковые отсутствуют, а вместо них вмонтированы продольные рейлинги. Их функциональное назначение заключается в том, что на крышу можно крепить простой груз минимальной массы.

Только вот для перевозки грузов с крупными габаритами и большим весом они никак не рассчитаны. Но данная проблема вполне разрешима. Сами крепления, через которые рейлинги крепятся к крыше машины, обладают достаточным пределом прочности. Поэтому можно демонтировать сами продольные рейлинги и получить готовые крепежи для монтажа экспедиционного багажника. Таким образом получается своеобразный багажник на рейлингах. Подобные устанавливаются на внедорожниках, например, как Toyota Highlander 2014 модельного года.

Кроме всего вышеуказанного, существует также способ крепления экспедиционного багажника напрямую к крыше, только её необходимо предварительно усилить. Хорошо, что у всех внедорожников сама по себе крыша обладает высокой прочностью и может выдержать большой вес. Как правило, раму багажника связывают в общую силовую систему вместе с внешней пассивной защитой автомобиля, что обеспечивает максимальную кузовную жёсткость.

Подготовительные работы

В зависимости от марки и модели автомобиля, производят замеры крыши и определяют места будущих опор. После того как определены параметры, необходимо определиться с форматом будущей конструкции. Изначально стоит продумать места крепления к автомобильной крыше, просчитать массу рамы и компонентов багажника. На конечном этапе подготовительных работ сопоставляются чертежи платформы с данными, которые приведены в технических условиях на транспортное средство.

Поэтапный процесс изготовления

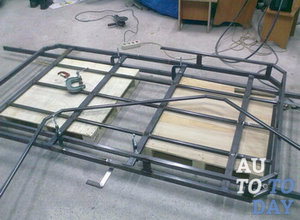

По периметру прудка, по размерам его длины и ширины нарезают стойки, из которых сваривается прямоугольник. Спереди и сзади, а также в середину рамы закрепляют прудки. Чтобы платформа не прогибалась при воздействии разного рода нагрузок, в свободную внутреннюю плоскость добавляются ещё несколько рёбер жёсткости на равноудалённых расстояниях. Они изготавливаются из профильного металла. На этом этапе у вас должна появиться рама-решётка с параллельными перемычками.

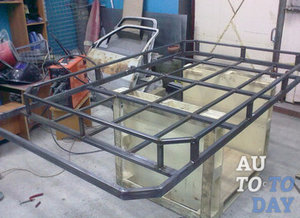

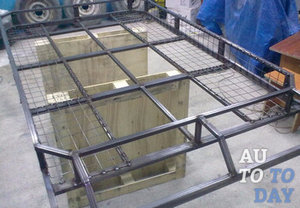

Далее конструкция рамы усиливается при помощи маленьких отрезков профильной трубы. Её заранее нарезают таким образом, чтобы внутри получились ячейки, наиболее схожие по форме с квадратом.

Улучшение аэродинамики

Для того чтобы создать лучшие условия для скольжения воздушных потоков, к передней части самостоятельно созданного экспедиционного багажника приваривают дополнительную трапециевидную дополнительную конструкцию. Размер основания трапеции равен ширине изготавливаемой платформы. Меньшую часть вы уже вольны выбирать сами. Но всё же есть рекомендуемые углы наклона граней, которые равны 30-45 градусам.

У каждого из двух мест сгиба выбираются болгаркой сектора. Проделывать это необходимо так, чтобы до конца профиля осталась перемычка в полсантиметра. Далее конструкцию нагревают и сгибают так, чтобы получилась трапециевидная фигура. Там, где материал соприкасается в углах, нужно обработать газоэлектросваркой и «намертво» соединить с платформой. Чтобы каркас был наиболее усилен, со стороны трапеции устанавливаются несколько коротких перемычек.

Дополнительное оборудование экспедиционного багажника

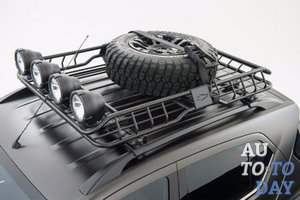

Как мы все знаем, прямое непосредственное назначение экспедиционного багажника заключается в максимальном освобождении внутрисалонного пространства автомобиля. Но он также способен выполнять и другие не менее важные функции при помощи дополнительного оборудования: 1. На такой багажник можно монтировать противотуманные осветительные приборы, которые лучше освещают дорогу.

2. Радиоантенна, смонтированная на него, обеспечивает дополнительный комфорт при передвижении.

3. На бортах багажника можно закрепить реечный домкрат и лопату, а эти инструменты всегда могут выручить в пути.

4. На багажник можно установить веткоотбойники, которые будут защищать лобовое стекло от повреждений при передвижении по густой лесистой местности.

5. Багажник сам по себе на автомобильной крыше является надёжной защитой от неожиданно обрушивающихся веток и деревьев.

Подводя итоги, хотим отметить, что экспедиционный багажник для крыши автомобиля – это не только решение вопроса экономии внутреннего пространства автомобиля, но и сохранности кузова.

Если багажник продуман и рассчитан досконально, надёжно сконструирован, он позволяет располагать вне салона автомобиля грузы, которые значительны по весу и объёму. А если произведены точные технические расчёты конструкции багажника, то он не будет создавать вибрации или свистящие шумы при быстрой езде. Не нужно забывать о прочных крепежах. Правильный их подбор способен обеспечить прочную фиксацию грузов и при этом не нарушить динамические характеристики автомобиля.

Влияние установки экспедиционного багажника на автомобиль

Нельзя выделить общие критерии выбора того или иного багажника. На первый взгляд – это достаточно простая конструкция, которая при всех своих положительных сторонах существенно влияет на характеристики автомобиля в целом. А именно:

1. Увеличение веса автомобиля, за счёт чего работа подвески и трансмиссии изменяется, а также и внедорожные характеристики автомобиля вместе с этим.

2. Центр тяжести смещается вверх, а это способствует увеличению кренов и даже возникновению опасности опрокидывания машины при прохождении поворотов и при движении на пересечённой местности.

3. Лобовое сопротивление увеличивается.

4. Снаряжённые габариты автомобиля значительно увеличиваются, что необходимо учитывать в подземных паркингах и гаражах.

5. Увеличивается топливный расход.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Плюсы и минусы самостоятельно изготовленного багажника на крышу

Главное преимущество самодельного багажника ― бюджетная стоимость. Можно изготовить корзину из подручных материалов. Сам чертеж предельно прост.

Багажник на крыше

Сложно поставить багажник в том случае, когда комплектацией авто не предусмотрен багажник вообще: придется нарушать целостность крыши, монтировать хомуты и кронштейны.

Недостатков у самоделок больше:

• Невыверенная форма багажника автоматически увеличит расход топлива. Возникает парусность, на скорости на трассе ухудшается управление.
• Неправильные расчеты грузоподъемности могут привести к тому, что рейки погнутся, крыша деформируется.
• Установка хомутов без последовательной обработки металла может спровоцировать коррозию, привести к попаданию влаги в салон.

Если нет опыта сварочных работ, изготовить прочную, пусть и простую основу из 5 планок сложно.

Багажник на крышу ВАЗ 2114 своими руками

При желании сэкономить деньги, возможно сделать багажники самостоятельно. Не все элементы конструкции поддаются выполнению. Среди редко изготавливаемых или невыполнимых узлов выделяются:

• Рейлинги двух или трехточечные.
• Опорные стойки, состоящие из штампованных кронштейнов, профилированных уголков, полимерных площадок.
• Боксы.

Данные элементы требуют заводской технологии, как профессиональное антикоррозионное покрытие, иначе ненадежность, внешний вид выдадут уровень мастера. Конечно, водосточное крепление самое податливое, а следом идет дверное, и, теоретически,

• взяв тонкий листовой металл для кронштейнов,
• изогнув геометрический рельеф для водостока или дверной арки,
• не нагрузив каркас лишней массой,

можно получить облегченный (экспериментальный) багажник для мелких бытовых нужд. Но умение работать шлифовальной машинкой, сварочным аппаратом полезно и выгодно, нежели одноразовая архитектура. Причем водостоки на ВАЗ 2114 так малы, что на минимальную площадь зацепа понадобятся максимальные усилия для зажима. А их обеспечивают опорные стойки из закаленного металла. Но для дальнейшего информирования заинтересованных автолюбителей пригодится классификация часто конструируемых узлов багажника:

• Двухпоперечная конструкция из алюминиевого или стального профиля квадратного, прямоугольного, круглого, овального сечения.
• Сварная стальная (экспедиционная) корзина.
• Облегченная алюминиевая корзина на болтовых соединениях.

В первом случае без покупных составных опор не обойтись. Поперечины же подвергаются следующей обработке:

1. Распил металлопроката по размеру ширины крыши.
2. Заливка изнутри, снаружи монтажной пеной.
3. Снятие лишнего слоя пены.
4. Оборачивание в стеклоткань.
5. Покраска.
6. Установка заглушек на концы.

Пена и стеклоткань используются в качестве покрытия, предотвращающего коррозию, не царапающего полезный груз. Но можно без них.

Совет: мебельная фурнитура располагает ассортиментом грузоподъемных металлических профилей с подходящими заглушками.

В случае с корзинами шанс изготовить опорный анкер увеличивается, но только при условии, что производитель автомобиля предусмотрел штатные места крепления. А ВАЗ 2114 – это водостоки с маленьким выступом. Поэтому без опорных стоек вновь не обойтись.

Задача в том, чтобы создать багажник оптимальных размеров с малым весом, большей грузоподъемностью. Часто замер производят не по крыше, а по габаритам стандартного груза. В случае с 14-й моделью, чтобы определить допустимый вес будущего груза, следует вычесть из 70 кг допустимой нагрузки 15-20 кг веса корзины. Стоит заметить, что экспедиционную стальную корзину, хоть она грузоподъемней алюминиевой, не нагружают сильно. Так как высокий центр тяжести обернется опрокидыванием машины. Устанавливают ее на ВАЗ 2114 реже. Алюминиевую же конструкцию облегчают до предела за счет поиска и использования точек распределения давления.

Какого сечения брать трубу на обвязку?

• Болтовое соединение хорошо приспосабливается на квадрате, прямоугольнике. Так как оно исключает сварку, то подходит для алюминиевого багажника.
• Для экспедиционника берется круглая стальная труба на верхний (малый), нижний (большой) периметр, потому что весит легче, чем квадратная, проще оснащается фонарями, крюка, кронштейнами и другими дополнительными фишками. Для бортовых перемычек использую прямоугольный профиль, торцы которого расточены под обвязку. Профиль днища квадратный.

Работа со сварочным аппаратом сопровождается техникой безопасности. Это относится к обрезному кругу (болгарке), шлифовальной машинке. В случае с алюминиевым каркасом понадобится электрическая или ручная резка и сверление. В итоге оптимальным вариантом самостоятельного изготовления агрегата на крышу 14-й модели будет алюминиевая грузовая корзина или классический багажник на водостоки.

Устройство и назначение

Экспедиционный багажник предназначается, прежде всего, для того, чтобы иметь возможность перевозить грузы преимущественно экспедиционного характера. К таковым грузам относятся различные инструменты, приспособления, палатки и т.п. Экспедиционный вариант обязательно должен иметь конструкцию в виде решеточного дна с бортами. Для чего это необходимо? Решеточное дно позволит перевозить на нем вещи или предметы без дополнительного их закрепления. Бортики также предназначаются для того, чтобы груз не смог выпасть из багажника, поэтому данные условия являются обязательными для такого варианта изделия.

На сегодняшний день авторынки переполнены различными вариантами экспедиционников для внедорожника УАЗ Патриот. Можно найти и отечественные виды, и зарубежные, и самодельные, и заводские. Но какие же выбрать? Выбор изделия должен основываться на следующих критериях:

• материал, из которого изготовлено изделие;
• форма изделия;
• качество сборки. Если отчетливо видны сварные швы или сталь, из которой собран багажник, слишком тонкая, то лучше такой агрегат не покупать, так как больше промучаетесь;
• способ установки. По способу установки различают следующие варианты багажников:
  • Крепление на рейлинги. Самый простой и распространенный способ монтажа. Достаточно установить и закрепить изделие. Не нужно выполнять никаких дополнительных работ: сверлений, обрезаний и т.п.
  • Установка на водостоки. Такой вариант креплений относится также к наиболее простым, но менее надежным, чем следующий.
  • Монтаж в крепления крыши. Для этого делаются отверстия в крыше автомобиля, и устанавливается багажник. Такой вариант крепления является максимально надежным, но требует сверления крыши, что негативно отражается на конструкции автомобиля.

Итак, крепление на рейлинги осуществляется с помощью специальных кронштейнов. Такой вариант приемлем для тех, кто не желает портить конструкцию автомобиля и старается избежать сверления кузовной части. Минусом такового крепления является дизайн – не очень красиво смотрится багажник, который закреплен к рейлингам.

Установка на рейлинги

Монтаж изделия на водостоки

Внедорожник УАЗ Патриот, впрочем, как и многие автомобили отечественного производства оснащаются специальными пазами на крыше, которые называются водостоки. Автомобили зарубежного производства давно отошли от такого приспособления, но суть этих водостоков в том, что именно в этом пазу можно совершенно свободно закрепить экспедиционный багажник.

Фиксация осуществляется с помощью специальных Г-образных кронштейнов. Такой вариант крепления также не требует нарушения конструкции крыши, поэтому также является популярным. Но и минус у такого варианта крепления имеется, который заключается в ненадежности закрепления. То есть не исключается вероятность того, что багажник не вырвет под действием большого груза. Поэтому очень важно не перегружать его.

Экспедиционный багажник на водостоки своими руками

Если не получается найти багажник, который крепится на водостоки или варианты таких изделий совсем не то, что вы себе представляете, то не следует отчаиваться. Решить проблему можно с помощью изготовления агрегата своими руками. Потребуется, конечно, помощь сварщика, но для начала вам следует набросать на листе бумаге примерную схему. Чертеж, который в итоге получится, следует передать сварщику вместе с материалом. Итак, не будем останавливаться на виде самого изделия, а рассмотрим, что же собой представляют кронштейны экспедиционного багажника на водостоки.

Для начала выбирается толщина стали кронштейнов. Желательно чтобы она была не менее 2мм и не более 4мм. Потребуется всего три различных элемента:

1. Опорная пластина;
2. Прижимная планка;
3. Г-образный кронштейн.

На фото ниже представлен пример этих деталей.

После того, как будут готовы такие детали, потребуется соединить их с основной конструкцией багажника и установить в водостоки. В итоге получится такой вариант экспедиционного багажника на УАЗ Патриот, который фиксируется в водостоки.

Все очень просто, но единственное, что важно учесть при установке своими руками – это монтаж резиновых проставок между кронштейнами багажника и крышей. Это нужно для того, чтобы не повредить кузов автомобиля.

Наиболее популярным вариантом “экспедиционника” является багажник экспедиционный РИФ для УАЗ Патриот, который также имеет способ установки посредством водостоков. Качество РИФа достаточно высокое, он даже выдерживает максимально допустимые массы, но как показывает практика, сдают водостоки. Размеры РИФа составляют 1200х1900мм, что отлично располагает изделие на крыше. Дополнительно на багажник может устанавливаться освещение.

Крепление в крыше

Крепление багажника в крыше автомобиля является самым надежным вариантом, так как шансов на то, что изделие может потеряться на ходу практически нет. Только один недостаток – необходимость сверления отверстий в крыше. Если у вас стояли штатные рейлинги, то многие багажники рассчитаны именно под эти крепления. Но если штатные поперечины не установлены с завода, тогда вариант закрепления решается путем проделывания отверстий своими руками. Процесс этот несложный, но требует снятия обшивки крыши внутри салона.

После извлечения обшивки крыши размечаются отверстия в крыше необходимого диаметра и высверливаются. Изнутри высверливаются отверстия (во внутренней раме) с помощью шарошки. Это нужно для того, чтобы зафиксировать изделие с помощью гаек. Обязательно перед установкой изделия на крышу необходимо в месте креплений установить резиновые проставки, чтобы не повредить краску и не допустить коррозии крыши.

Недостатки экспедиционных багажников

Итак, мы рассмотрели основное назначение данного агрегата для внедорожника УАЗ Патриот, как осуществляется его установка и, какие варианты креплений имеются. Помимо всех плюсов, “экспедиционники” имеют и некоторые недостатки, поэтому ездить с ним на крыше без применения попросту нерационально. К недостаткам можно отнести:

1. Снижение аэродинамических характеристик. Багажник своей массивной конструкцией является попросту препятствием для встречного ветра, поэтому он тормозит автомобиль и снижаются аэродинамические свойства.
2. Ухудшение аэродинамики приводит к повышению расхода топлива. Чем больше объем перевозимого груза, тем значительнее расход топлива.
3. Если крепление сделано некачественно, то это приводит к ухудшению шумоизоляции.
4. Ухудшение управляемости автомобилем при неправильном распределении веса.

Поэтому, исходя из всего вышесказанного, следует сделать вывод, что лучше всего багажник устанавливать при необходимости. Поэтому крепления его должны быть мобильными, то есть легко и быстро сниматься. Наилучшими вариантами креплений являются:

• посредством рейлингов;
• в водосточные канавки.

Крепление в крыше

Процедура установки заводских направляющих на УАЗ Патриот:

1. Снять облицовку крыши, расположенную в салоне. Панель демонтируется вместе с боковыми ручками и противосолнечными козырьками.
2. Разметить точки крепления штатных направляющих дуг, рекомендуется изучить конструкцию автомобиля с элементами, установленными в заводских условиях. Передняя опора располагается внутри водостока, а средние и задние точки размещаются на боковых скатах поверхности крыши. Вместе с панелью крыши требуется просверлить усилительные элементы. Для получения отверстия используется коронка с увеличенным диаметром, поскольку через канал производится закручивание гаек крепления дуг.
3. Обработать полученные отверстия антикоррозионным составом.
4. Прикрутить дуги болтами, которые помещаются в резьбовые втулки в опорах. С нижней стороны панели крыши подкладываются опорные шайбы с увеличенным диаметром, снижающие нагрузку на металл панели крыши. Резиновые прокладки дополнительно обрабатываются герметиком.

Рекомендации по эксплуатации

Для длительной и успешной эксплуатации самостоятельно изготовленного багажника, изделие необходимо периодически очищать от дорожного мусора, шлифовать и перекрашивать. Выбрав в качестве материала металлические трубы, декоративно-защитное покрытие должно обеспечивать защиту изделия от коррозийных процессов.

Также, чтобы багажник прослужил долго, важно не перегружать его, а при заполнении производить тщательное распределение веса багажа по всей площади конструкции.

Крепление багажника на крышу своими руками

Нередко клиентов магазина «Кибермаг» интересует, можно ли самостоятельно установить багажник на крышу или обязательно заказывать работы у профессионалов. Несмотря на то, что мы с радостью предложим вам услуги по установке, все же крепление багажника на крышу автомобиля — достаточно постой вид работ. И если у вас есть желание, пара часов свободного времени и силы, вы вполне сможете справиться с монтажом самостоятельно.

Перед началом работ

Качественное крепление багажной системы начинается с правильно подобранного багажника. В нашем магазине вы можете легко отфильтровать товары по модели вашего автомобиля. То есть выбор существенно упрощается.
Тем не менее, определенный минимум знаний все же необходим. Прежде всего, важно определиться с типом крепления. Автомобиль может быть с рейлингами, а может и без них. Багажник на крышу может крепиться на штатные места или же просто к корпусу и дверному проему автомобиля.
Как правило, об этом уже позаботился производитель. Но если вы испытываете затруднения, обращайтесь к консультантам «Кибермаг», они помогут вам сделать правильный выбор и купить крепление для багажника на крышу авто, которое действительно можно устанавливать на вашу машину.
Второй пункт, о котором странно, но все же необходимо говорить, это чтение инструкции. Все багажники имеют инструкцию по сборке и установке. И ознакомиться с ней стоит, так как в нашей практике были случаи, когда люди приходили после неудачной самостоятельной установки с поцарапанным корпусом авто. В ста процентах случаев они приступали к работе, не прочитав инструкцию.

При соблюдении инструкции у вас не должно возникнуть никаких затруднений. Нужно поэтапно собрать багажную систему, а потом также поэтапно установить ее на крыше, надежно закрепляя на каждой стадии.
Стоит соблюдать несколько правил крепления багажника на крышу:

· затягивайте крепежи достаточно сильно, но не переусердствуйте, чтобы не повредить сам багажник и корпус;

· соблюдайте максимально допустимую нагрузку;

· используйте все имеющие детали, защищающие корпус авто;

· не проверяйте багажник и не передвигайтесь на автомобиле до завершения работ по установке.

Очень часто возникает вопрос, на каком расстоянии должны быть установлены дуги багажника. Конечно, все зависит от размера машины, но классическим считается расстояние 650-750 см. Это оптимальный вариант для комфортного перемещения грузов разного типа, поэтому старайтесь уложиться в данный параметр.
После того, как все установлено, вы также можете навесить дополнительное оборудование, например, приспособления для перевозки лыж, велосипеда или пластиковый автомобильный бокс .
