Подсветка ног задних пассажиров

Подсветка ног задних пассажиров

Всем привет.
Давно вынашивал идею сделать подсветку для ног у задних пассажиров.
Лампочка из центрального плафона на автоматическое включение у меня отключена( не люблю когда сидишь как в аквариуме когда открывают двери), поэтому для пассажиров при посадки на задний ряд, в ногах была кромешная тьма.
К сожалению в автомобиле, места для не замороченного крепления плафона освещения для ног задних пассажиров отсутствует как таковое. Лепить же ленты, с/д модули и что-то подобное я категорически против, поэтому как компромисс, сначала сделал то, что сейчас вам выложил на обсуждение, однако в дальнейшем переделаю все несколько по иному, с врезанием оригинального плафона в металлический каркас, а ни как сейчас со сторонним накладным плафоном. На данный момент, со вторым вариантам возникли небольшие сложности, поэтому пока на ваш суд представлю это.

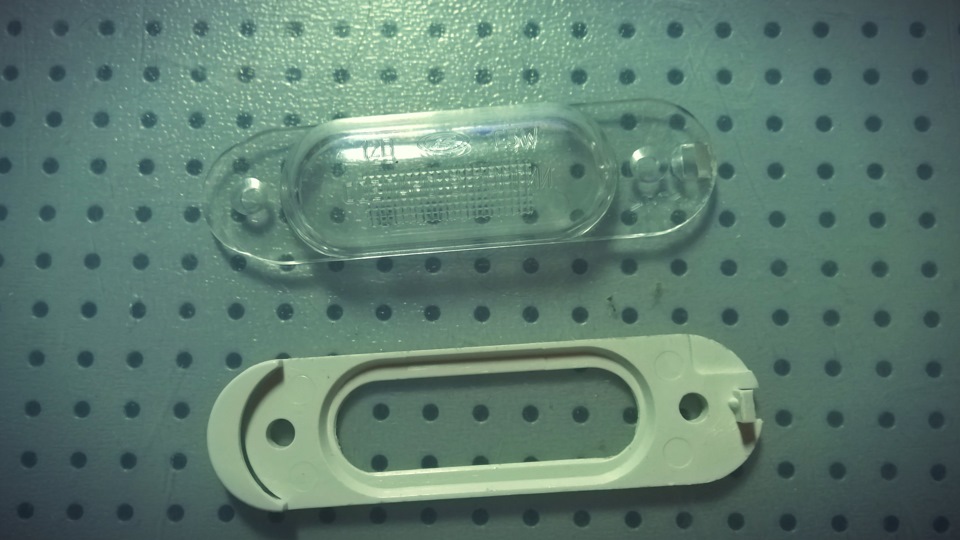

И так, берем плафон от ВАЗа, который единственный оказался удобным для переделки и крепления.

Отпиливаем нижнюю часть

Приклеиваем в отверстие пластиковую заглушку. Можно и без нее, мне нравится так.
Красим обе части плафона. Опять же, покраска по желанию.

Всем привет
Ничего такого не происходит с машиной, все также жрёт бензин, стоит в пробках, радует меня, ну и немного огорчила болячками, некоторые исправлены, некоторые скоро будут чиниться, были небольшие изменения в салоне, которые скоро будут продолжаться, но об этом все потом и сразу, чтобы не размножать кучу скучных БЖ

Но именно об этом вопросе частенько слышу разговоры и поэтому решил с вами поделиться:
Давно еще была сделана подсветка ног передних пассажиров светодиодной ленты из кусков, которые не надо было паять, так как никогда не получалось.
На выходных получил полезные уроки по пайке, приобрёл нормальную канифоль и кислоту и тут понеслось

Решил начать делать с бардачка, а то последнее время сотрудники ГИБДД часто стали останавливать по ночам, бесило лезть туда с фонариком от телефона. Фото, как делал, к сожалению нет.
Но суть в том, что взял ленту в 12 диодов, решил чуть извращнуться и покрасил белые участки, возле диодов, в черный цвет. Потом сверлом сделал дырочку и провел провод там. Запитал так: нашел старую диодную лампочку, вытащил из нее диод и вставил концы в цоколь, зажал и оказалось на месте.

Есть теперь мысли, как переделать
Пустить ленту прямо по верхнему периметру и сделать что-то типо такого (Денчик, прости за плагиат)

Потом вспомнил, что когда-то еще давно хотелось сделать подсветку для задних пассажиров, ну, как для пассажиров, по сути, больше для меня, потому что когда под сидения что-то падает, то найти в темноте уже невозможно.
Поэтому поехал на строительный рынок, купил 5.5 метров провода, правда, предназначенного для RGB ленты, но меня это не смутило, тем более, что других подходящих проводов не было и поехал домой.

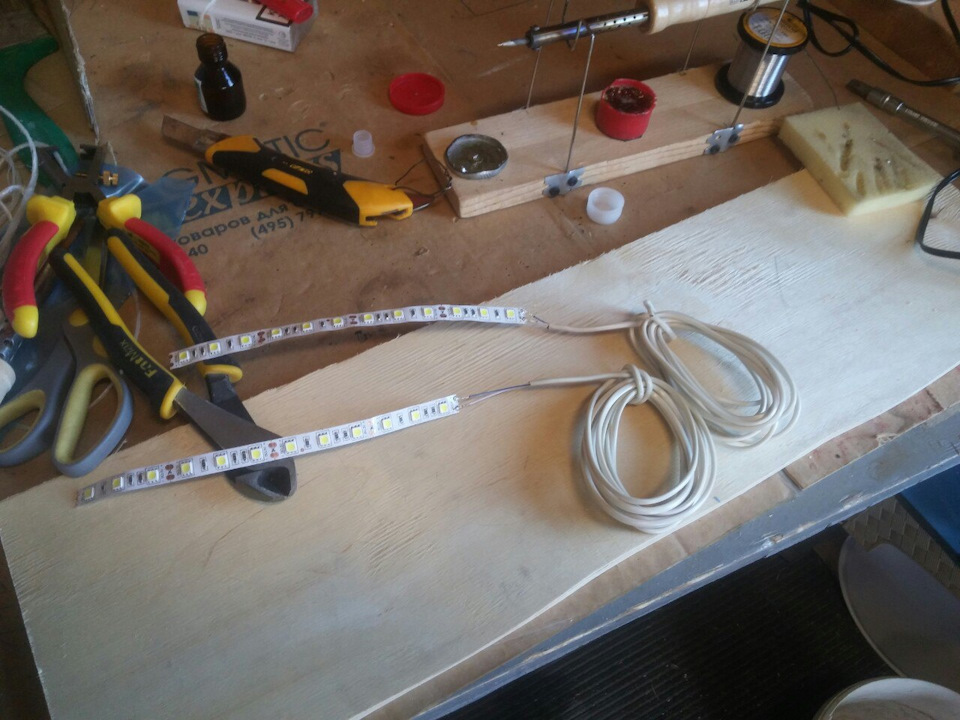

Сначала все подготовил, спаял провода.

На каждую сторону выделил +-2 метра, но, почему-то с пассажирской стороны оказалось мало, так что, если кто будет делать, берите 2.5, чтобы не было проблем.

Долго думал, как протянуть провода: под консолью тянуть не хотелось, потому что были бы видны провода и, размышляя над тем, как лучше все это сделать, наткнулся на один БЖ, к сожалению, ссылку не сохранил и решил, что нет смысла придумывать что-то новое.

Начал все делать с того, что обезжирил место, куда клеится лента, но меня смутила слабая клеющаяся основа и поэтому решил с помощью двустороннего скотчка.

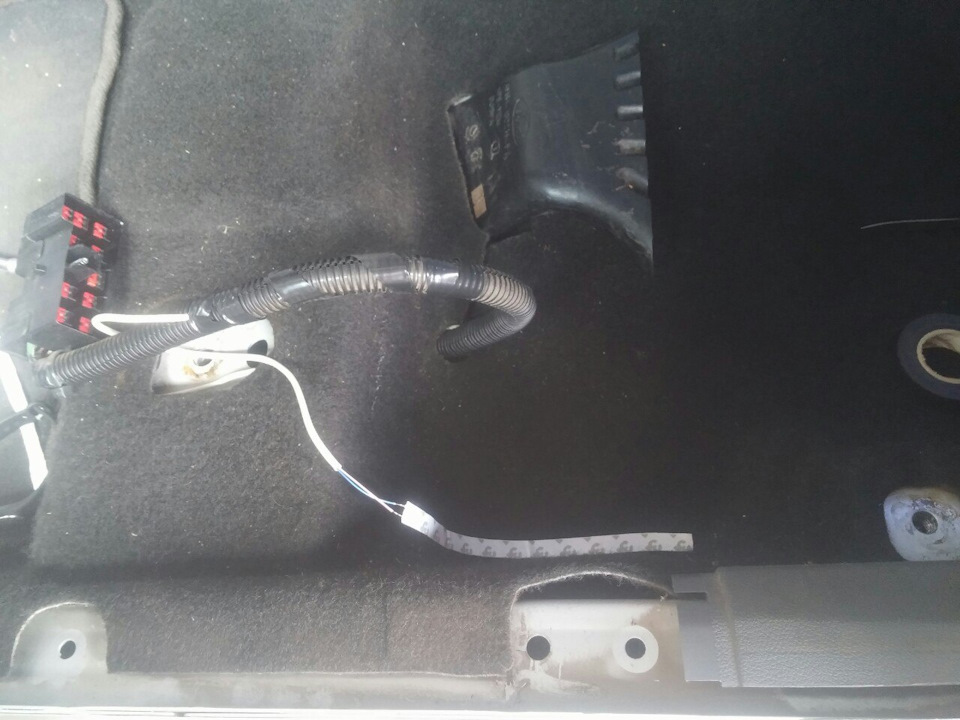

Потом проложил провод в гофру, которая идет под пол, чтобы их почти не было видно, ведь это одна из главных задач этой затеи

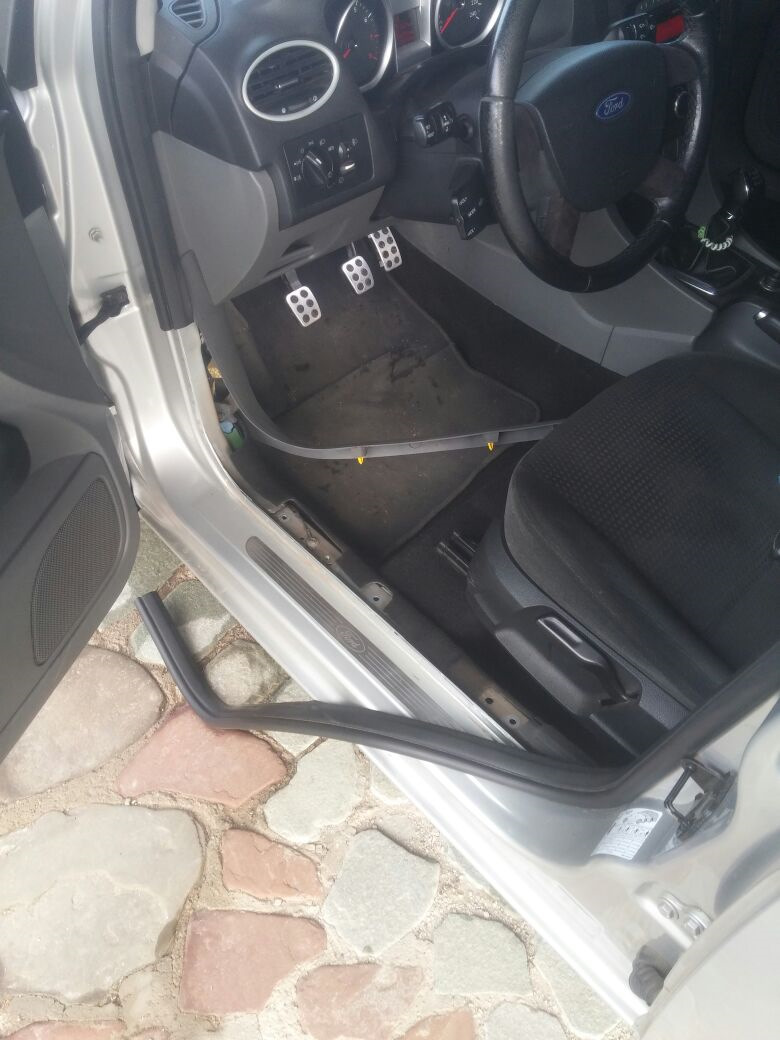

Далее снял порог, чтобы он не мешался, прокладывать провода

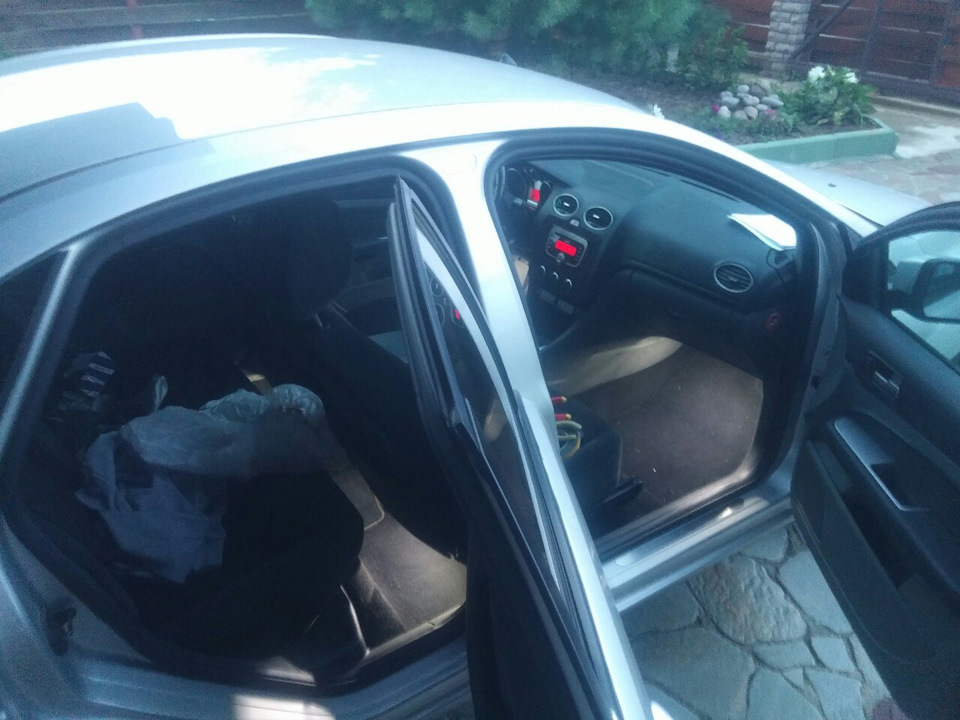

Дальше все подключил к плафону освещения и тут дошло, что спереди подсветка одной температуры, а сзади другой

«Ну, что поделать, надо курить и делать дальше»

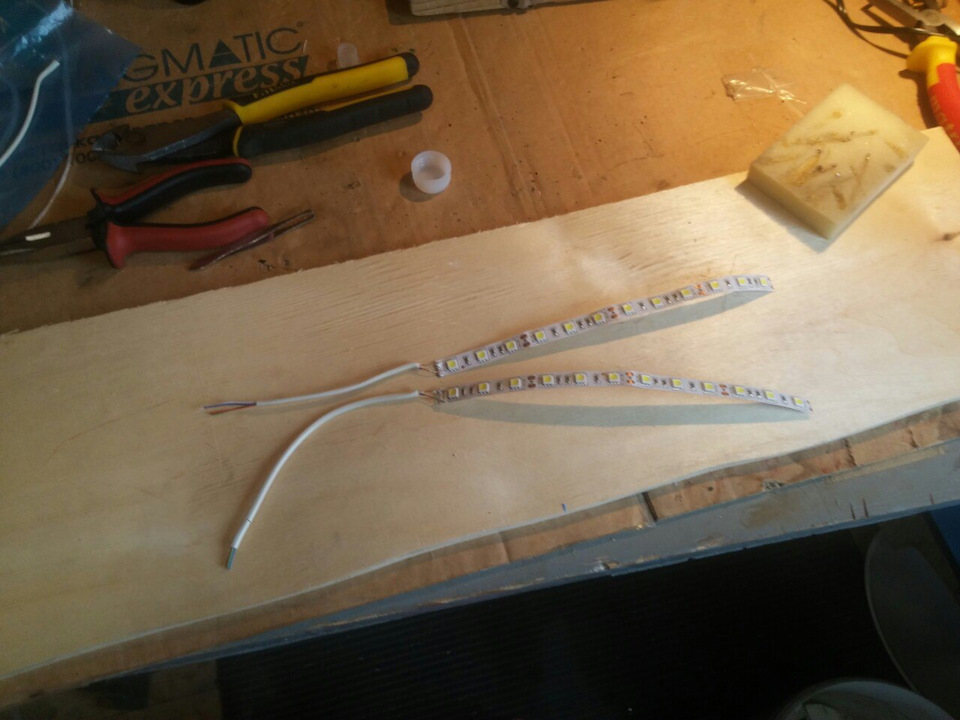

Подпоял к огрызкам от ленты провода и пошел устанавливать на перед и все это, в итоге, было установлено в цоколь от светодиодной лампочки.

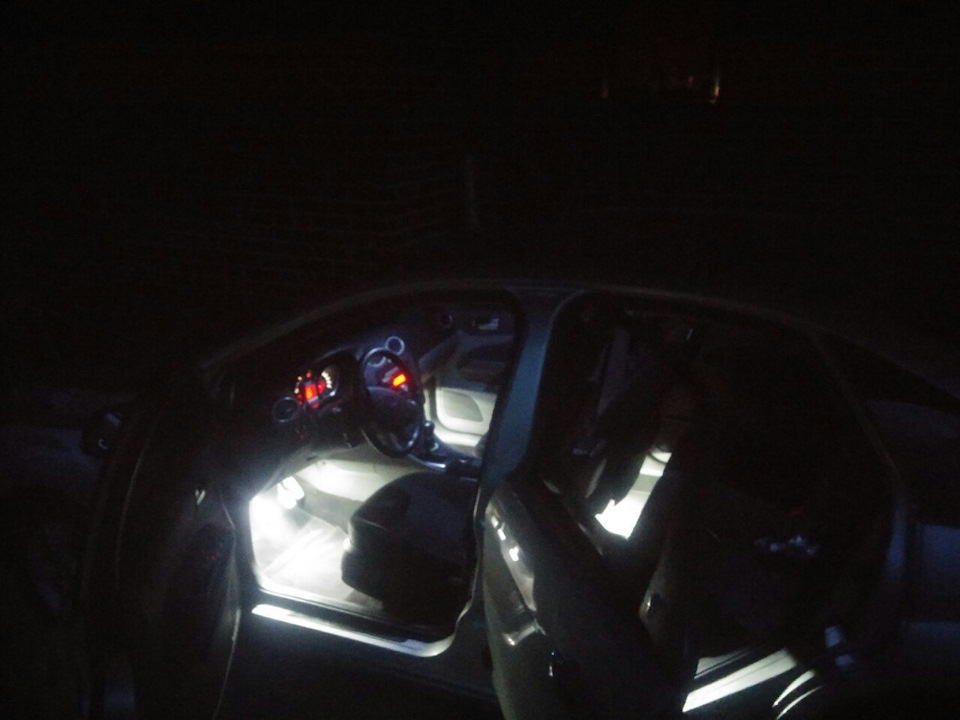

Всё отлично работает, но когда наступила полная темнота, то понял главную ошибку СЛИШКОМ ЯРКО СТАЛО В САЛОНЕ

Теперь в планах отрезать по 3 или 6 диодов с каждой полоски, либо…ну, короче уже есть другие мысли, но это все чуть сложнее, но, думаю, мы справимся, так что…
Продолжение следует

P. S.
Кто следит за моими БЖ, знает, что еще х… знает когда зимой я купил комплект штатных биксеноновых фар. Они разобраны и лежат в гараже, все с ними нормально, даже покупался комплект линз Hella Intemo, но почему-то в огромной рамке, которая туда не влезает, а резать не хотелось. Но проблема заключается в следующем: как-то остановили меня на въезде в Москву, на Теплом стане и пока проверяли мои документы, решил узнать, что будет, если поставлю их. Сотрудник ГИБДД сказал, что могут поиметь за такое, якобы, скоро пойдут рейды, а у меня ни омывайки, ни корректора. Стало страшно, но через пару дней снова остановили, правда, уже в области, повторил вопрос и услышал похожий ответ, что заставило еще сильнее начать нервничать. Да и случай был, заезжал с внешнего ТТК на кутузу, увидел БМВ, капот открыт, стало интересно, что там делают, гаер, словно прочитав мои мысли, оставновил, пока проверяли меня по базе, спросил у владельца в чем дело, он рассказал, что тачка из Германии в ПТФ ксенон, вот и его дрючат за это, а потом командир сказал одну фразу «Готовьтесь, скоро всех вас там останавливать будем».
Да всё бы ничеого, но последнее время слышу истории о лишении прав за линзы, даже если сток фара, но не была с завода.
И такой вопрос: кто ездит с установленными линзами или купил оригинал и поставил, как к этому относятся гайцы? Потому что уже хочется завершить начатое, но после таких историй, становится страшновато

Читать еще:  Как проверить транзистор mosfet

Штатная подсветка в салоне автомобилей Лада Гранта, Лада Калина или Лада Приора тусклая. Даже если ее доработать, то вечером сзади в салоне все равно ничего не видно. Решить проблему можно установкой дополнительного плафона освещения для задних пассажиров, но в этот раз мы покажем, как сделать качественную дополнительную подсветку пола.

Подсветка ног задних пассажиров для комфортников

#1 GaZa (ТС)

  • Пользователи
  • Отчет по установке подсветки ног задних пассажиров, так как мы комфортники обделены этой опцией я решил ее установить так как имелся фонарь честно подрезанный на разборке в месте с доп.прикуривателем и проводкой вот кстати отчет.

    Для удобства лучше делать это дома так как понадобятся электро инструменты дрель лобзик ну и конечно же напильники.

    Консоль лучше разобрать полностью чтоб не чего не мешалось.

    самая мутная часть выпилить место под фонарь чтоб было все ровно.

    фонарь уже в своем штатном месте хотя консоль от люкса отличается от комфорта тем что у люкса есть углубление под фонарь а у нас нет но все равно фонарь садится без зазоров.

    вид изнутри.

    вид изнутри с фонарем.

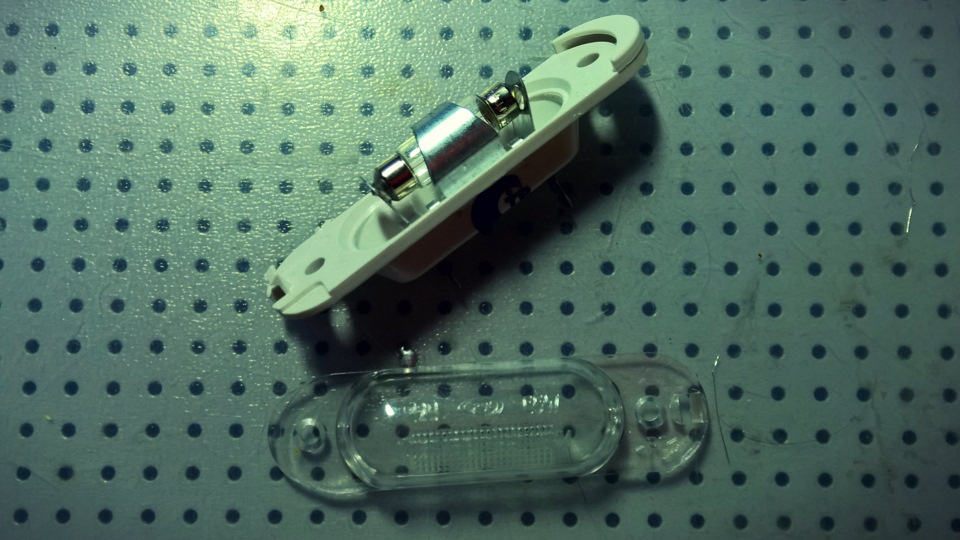

    и маленькая неприятность это лампочка которую хрен найдешь в магазинах говорят НАНА-технологии причем даже по американским авто, вот этот тип коварной наружности

    лампочка оказалось не рабочей теперь я в поисках.

    З.Ы. Номера проводки и фонаря я давал в отчете по доп.прикуривателю еще раз Ссылка

    • Наверх

    #2 GaZa (ТС)

  • Пользователи
  • Проведя немного время за компом и полазив по инету понял что дохлый номер найти эту лапу и решил плюнуть на поиски и приклеил ленту цвето-диодов внутри фонаря вот что получилась

    и сам фонарь его апгрейд:


    пришлось припаиваться к контактам.

    • Наверх

    #3 Горыныч

  • Пользователи
    • Наверх

    #4 TERRIBLE

  • Пользователи
    • Наверх

    #5 Almaz

  • Пользователи
    • Наверх

    #6 TERRIBLE

  • Пользователи
    • Наверх

    #7 Almaz

  • Пользователи
    • Наверх

    #8 TERRIBLE

  • Пользователи
    • Наверх

    #9 Almaz

  • Пользователи
  • Это то, что установлено

    1 Климат контроль (вместо кондиционера) с датчиком света,
    2 Круиз контроль,
    3 DRL (дневной свет дальним вполнакала при опущенном ручнике) с помощью штатного крайслеровского реле в бодик,
    4 Кнопки управления магнитолой,
    5 Акустика с усилителем Infinity.
    6 Подсветка бардачка (штатная, в свое место)
    7 Подсветка передних подстаканников
    8 Датчик омывающей жидкости (на приборке там, где пробег, высвечивается Lowash и раздается блямк при низком уровне омывайки)

    Все это ШТАТНОЕ, т.е. с крайслеров.

    9 Светодиодные ленты красного цвета в повторитель стопов в дополнение к лампе
    10 ГБО (на конец июля пробег на газе 30000, т.е. чистая экономия порядка 45000 рублей )
    11 Дополнительный ВОЛГОВСКИЙ сигнал
    12 Светодиодные лампы в ПТФ
    13 Мультитроникс (БК)
    14 Фаркоп
    15 Видеорегистратор

    Это то, что заменено
    Установка pinion factor наверно не к гарантии.
    1. Кожух рычага акпп
    2. Ступица левая и правая
    3. Зеркало левое
    4. Хит сезона: левая фара сейчас 4-я по счету, правая 3-я реинкарнация
    5. Промазали швы в багажнике (были потеки)
    6. Решетка радиатора (хром вспучиваться начал)
    7. Еще койчто заказано — поменяют отпишу (нежнее надо с машиной )

    • Наверх

    #10 TERRIBLE

  • Пользователи
    • Наверх

    #11 Almaz

  • Пользователи
  • И потом пусть объяснят мне связь этого подключения и, например, сломанного подрулевого выключателя.

    Если у них будут затруднения, то затруднений не будет у независимой экспертизы и суда по иску в котрый насчитают ремонт, убыток от неиспользования авто (тут я расстараюсь), ну и моральный ущерб.

    • Наверх

    #12 TERRIBLE

  • Пользователи
  • Video on this topic

    Подсветка ног Даже если освещение ног Ford Focus 2 в Вашей комплектации не предусмотрено, в нижней части торпеды или под бардачком Вы можете найти патроны. В эти патроны можно установить, например, бесцокольные светодиодные лампы. А освещение ног задних пассажиров — дело Ваших рук. Это тоже можно исполнить с помощью светодиодных лент. Багажник Как уже было сказано выше, освещение багажника Форд Фокус 2 представлено одним плафоном со слабой лампой накаливания.

    Его легко может закрыть высокая сумка. Но и ничем не прикрытая лампа достаточно такой вместительный багажник не сможет осветить.

    Подключение

    В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

    К освещению салона

    Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

    Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

    Читать еще:  Покупка автомобиля с тест драйва

    От прикуривателя

    В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

    От габаритов

    При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

    Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

    Установка подсветки салона

    Подсветка ног водителя и пассажира. Как правило для дополнительной подсветки ног используется светодиодная лента, которая крепиться на пластик панели снизу с помощью двухстороннего скотча.

    Подсветка ног задних пассажиров. Для того, чтобы свет от диодов был направлен правильно, рекомендуется использовать уголок, который следует закрепить на воздуховоды под передними сиденьями.

    Можно сказать, что весь процесс аналогичен и уже рассматривался (см. подсветка в Калине).

    Доработка подсветки и освещения в салоне Nissan Qashqai своими руками

    Содержание статьи:

    1. Подсветка зоны ног в Nissan Qashqai своими руками

    Ещё давно хотел реализовать подсветку ног при выходе из автомобиля. Честно был даже удивлён, что в максимальной комплектации нет такой на мой взгляд нужной функции.
    В общем, решил заколхозить сам!

    Для этого приобрел 2 плафона освещения салона, вроде, от Шевроле Авео, точно уже не помню.

    Парт номер для заказа 96247398

    И пару метров двужильного провода сечением 1.5 Х 2

    Далее снимаем обшивки дверей и вырезаем отверстия:

    Затем долгий и мучительный процесс протягивания проводов в салон автомобиля:

    Минус на каждую лампу брал по отдельности с концевиков левой и правой передних дверей:

    Плюс взял общий постоянный через свободный предохранитель с блока предохранителей (фото будет позже).

    Подключение плафона к проводке:

    Таким образом при открытии левой двери, загорается лампочка только в левой! При открытии правой соответственно горит только в правой.

    2. Доработка плафона салона Nissan Qashqai своими руками

    Не люблю жёлтый свет плафонов салона — первым делом поменял в них лампочки на светодиоды по 5 smd из Китая по 55р/штучка.
    Эти светодиоды тусклые, дают 110 люмен света, они примерно как штатные, только белые.
    Кто хочет ярче, выбирайте «кукурузы» помощнее.

    Штатно при открытии дверей включают сразу все 3 плафона.
    А хотелось бы 1. Сделал небольшую доработку, отогнул 2 контакта от выключателей боковых плафонов (на фото пометил красным, контакты уже отогнуты).
    Теперь при открытии дверей включается только средний плафон.
    Делов на 2 минуты со снятием/установкой.

    3. Замена лампочки подсветки вариатора Nissan Qashqai

    Неполадка: заметил, что перестали подсвечиваться обозначения передач на вариаторе моего Кашкая. Как оказалось, лампочку заменить совсем не трудно, да и времени понадобится всего 5 минут.

    Ход работ по замене лампочки подсветки вариатора Nissan Qashqai

    Поддеваем по краям эту пластиковую окантовку и тянем вверх, она сидит на клипсах и легко отщелкивается.

    Тянем вверх и снимаем

    Далее по периметру отжимаем 4 вот таких фиксатора

    4 штуки по периметру отжимаем

    Отводим в сторону и вот виновник торжества — та самая лампочка.

    Поворачиваем цоколь на пол оборота против часовой стрелки и достаем его, ну и лампочку.

    Меняем ее на новую и собираем все в обратном порядке.

    Теперь все подсвечивается.

    4. Установка дополнительного плафона освещения в багажник Nissan Qashqai

    Очень часто свет от родного плафона с левой стороны перекрывается каким-нибудь пакетом. Поэтому освещение багажника становится бестолковым на плохо освещенной подземной парковке.
    Решил не особо колхозить и продублировать оригинальный плафон на другую сторону.
    Код детали — 26490-JD000. Цена — 859 р.
    Припаял к плафону провод.

    Замерил положение на левой стороне.
    Вырезал аналогичное отверстие на правой.

    Протянул провод по валенковой обшивкой справа, под пластиковой накладкой багажника, под валенковой обшивкой слева. Подключил провод к родному плафону. Также на фото провода от камеры и парктроников.

    5. Освещение зоны ног задних пассажиров Nissan Qashqai

    Решил сделать освещение для ног задних пассажиров, диодную ленту не стал применять, а купил линзовые диоды

    питание взял от передней штатной подсветки, фото результата

    6. Выбор светодиодов для подсветки салона Nissan Qashqai

    Года четыре назад увлекся я заменой всех лампочек накаливания в машине на светодиоды. Начинал с самых дешевых китайских, которые светили хуже ламп и перегорали ОЧЕНЬ быстро, потом находил корейские светодиоды, качество уже лучше, света больше, но все равно мне не хватало. И вот как-то раз нашел в сети интернет-магазин Netuning.ru, тогда еще приобретал светодиоды на Цивика, заказал, пришло все по почте. Яркостью света и «белизной» я был поражен — именно то, чего я хотел добиться я и получил. Все светодиоды встали в штатные места как родные и светили они без перегорания 2,5 года, так с ними машину и продал. Остался доволен этой конторой и качеством самих светодиодов и их подходом к покупателям.
    Так как скоро «темный» сезон нужно подготовить авто, осветить его полностью изнутри и частично снаружи. Вот какие светодиоды я выбрал:

    Читать еще:  Как открыть дверь если ручка сломана

    Такие используются для подсветки штурманского света 3 шт., подсветки ног 2 шт., освещение заднего номера 2 шт., бардачок 1 шт., багажник 1 шт.,

    передние габариты, 2 шт., туда можно засунуть практические любые по длине светодиоды, но я считаю эти оптимальные

    эти для подсветки задней части салона, так как у меня панорама, то их 2 шт., с каждой стороны

    передние противотуманки, буду использовать как ходовые огни, но еще и небольшая подсветка

    подсветка козырьков, по 2 шт. на каждый козырек

    https://www.drive2.ru/l/2232760/, https://www.drive2.ru/l/2252480/, https://www.drive2.ru/l/7637465/

    Установка держателя очков Nissan Qashqai своими руками

    Странно, что в Кашкаях с завода не идёт отделение для очков, хотя места для него аж два: первое, это выштамповка

    Варианты оформления

    Итак, решение на установку светового оформления принято. Осталось только определиться с дизайном. Подсветкой можно оформить следующие элементы автомобильного салона:

    • Дверные ручки изнутри. Можно сделать их светящимися постоянно с включением, например, от габаритных огней, можно сделать их светящимися в желаемое время, то есть с кнопки;
    • Подсветка ног водителя и пассажиров. Вариантов подсветки здесь тоже много – это и при открытии двери, и при включении кнопки, и при включении габаритов. Есть возможность сделать подсветку на выбор, например, и от кнопки, и от открытия двери;
    • Подсветка внутренних полостей торпеды, обшивки дверей и так далее. Вариантов по включению тоже много;
    • Подсветка дверных карманов;
    • Подсветка динамиков автомобиля. Ко всем уже известным вариантам включения в этом случае добавляется еще один – от напряжения, подаваемого на сам динамик. Сделанная таким образом подсветка будет постоянно мерцать.

    Варианты расположения осветителей на кузове автомобиля снаружи

    • днище автомобиля по периметру. Самый распространенный вариант, когда снизу на днище авто крепится лента, которая освещает дорогу под авто, повторяя автомобильный контур;
    • освещение колесных дисков;
    • освещение радиаторной решетки;
    • освещение колесных арок.

    Надо сказать, что, как и в первом случае, вариантов включения всей иллюминации очень много.

    Подключение

    Есть несколько подходящих вариантов, как самому сделать подсветку в своей машине, чтобы обеспечить оригинальное свечение в ногах.

    Каждый автомобилист решит сам, каким образом ему будет удобнее и проще подключить светодиодную подсветку для ног в машине. Но выделяют 3 основных варианта:

    • к освещению самого салона;
    • через прикуриватель;
    • от габаритов.

    Выбор зависит именно от того, в каком формате водитель хочет видеть подсветку. Ведь каждая схема предусматривает свой вариант того, когда и как будет активироваться свечение.

    Через освещение салона

    Некоторые автомобилисты предпочитают установить подсветку для ног у себя в авто, подключившись к системе основного освещения салона автотранспортного средства.

    Такой метод подключения предусматривает, что подсветка будет всегда включаться именно при открытии дверей либо при включении освещения автомобильного салона.

    Если вы подсоединяете светодиодную подсветку для зоны ног в машине через освещение салона, тогда источник света потребуется подключить по такому алгоритму:

    • снимите плафон освещения салон;
    • соедините провода, соблюдая полярность;
    • к белому проводку обычно идёт плюс;
    • к красному проводку подключается минус;
    • провода скрываются под обшивкой салона;
    • удобнее всего их протянуть непосредственно по боковой стойке;
    • далее соедините провода установленных светодиодных лент между собой;
    • подключите их к источнику питания;
    • проверьте систему на работоспособность;
    • если всё функционирует, выполните качественную изоляцию;
    • верните плафон на место.

    Если установить дополнительно контроллер, свет будет постепенно тухнуть, а не резко отключаться.

    Если не уверены в полярности проводки, воспользуйтесь тестером или мультиметром. Это даст понять, где плюс, а где минус. Всё же провода могут отличаться по цвету, в зависимости от авто.

    Таким вот образом можно подключиться к функционирующему освещению салона, но это не единственный вариант.

    Через прикуриватель

    Также можно активировать светодиодную ленту от прикуривателя, что делается довольно часто.

    Подключая ленту к прикуривателю, свет будет включаться при открытии дверей.

    Не самый плохой вариант, поскольку большинству водителей подсветка во время движения не нужна. Они используют её для комфортной посадки и высадки из автомобиля.

    Само подключение выполняется по такому алгоритму:

    • плюс светодиодной ленты соединяется с прикуривателем;
    • минус нужно подключить к концевику на двери;
    • проводка ленты выводится вместе с остальными проводами, соединяясь в единый жгут;
    • все контакты изолируются, фиксируются стяжкой при необходимости.

    Как именно вывести и спрятать провода, зависит от конкретного автомобиля и идей автомобилиста.

    Через габариты

    Если подключиться от габаритов, тогда подсветка будет функционировать постоянно, параллельно с работой габаритов. То есть это наиболее актуальный для многих вариант, поскольку включаться система будет ночью во время поездок.

    Подключить плюс можно от любой лампочки подсветки. К примеру, бардачка или приборной панели. Минус кидается на кузов.

    Если подключить минус к концевику двери, тогда подсветка будет включаться при условии, что дверь открыта, а габариты горят.

    Тут уже каждый автомобилист сам решает, как и в каких ситуациях ему требуется работа светодиодной ленты в ногах. Потому можно выбрать различные варианты подключения.

    Установив ленту в ноги, можно добиться оригинального внешнего вида салона, а также получить долю практичности от такого решения. Выбрав подходящий вариант работы, остаётся только реализовать схему. Причём сделать это можно самостоятельно, не имея за плечами богатого опыта и специального профильного образования.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
