Рычаг переключения света фар

Ремонт подрулевых переключателей Рено Логан своими руками

Здравствуйте, читатель блога AAuhadullin.ru! В этой статье мы будем рассматривать ремонт подрулевых переключателей Рено Логан. Перед ремонтом посмотрим внешний вид подрулевого переключателя Reno Logan представленный на фото ниже и далее ознакомимся с функциями.

РИС.1. Подрулевой переключатель в сборе

На нексии случаются поломки подрулевого переключателя поворотников и света фар: дальний свет загорается вместе с ближним светом. Новый подрулевой переключатель света фар стоит более 1 000 рублей, а китайские аналоги, хоть и стоят в 2 раза дешевле, но крайне ненадежны – через некоторое время выходят из строя.
Но вполне возможно отремонтировать родной подрулевой переключатель.

Для начала нужно снять подрулевой переключатель поворотников и света фар.

Снимаем накладки рулевой колонки (см. «Как снять панель приборов»)

Отжав 2 фиксатора, указанных стрелками, снимаем переключатель света фар (снимаются аналогично снятию переключателя дворников, они однотипные)

Снимаем с подрулевого переключателя колодки проводов

Тонкой отверткой или ножиком отщелкиваем пять фиксаторов, и разбираем подрулевой переключатель (аккуратно, чтобы ничего не вылетело и не потерялось – может вылететь шарик фиксатора дальнего и ближнего света)

Контакты включения дальнего света располагаются очень близко друг от друга, на расстоянии примерно 0,5 мм (обведен кружком). Проблема в белом пластиковом рычаге (показан стрелкой). Я нарисовал его с торца, так вот этот маленький нижний «клювик» подплавляется от нагрева пластины, и не отключает дальний свет. Решить проблему можно с помощью эпоксидки

Также, иногда причина неправильной работы подрулевого переключателя может быть в следующем

На этом фото нет зазора (в обозначенном красным цветом месте)На этом фото зазор есть, и поэтому нет периодического подмыкания на дальний светВырезаем пластиковую пластинку толщиной 1 мм, соответствующей шириныВставляем ее сзади, со стороны клеммПодклеиваем каплей клея. Больше проблем с подмыканием на дальний свет нет

Метки: ремонт нексии, ремонт подрулевого переключателя нексии, самопроизвольное включение дальнего света на нексии, ремонт daewoo nexia

Комментарии

Здравствуйте! Статья очень помогла, плюс комментарии ваще выручили.
Стоваттные лампы и неразгуженное реле сплавят любой пластик.
Поэтому:
Оплавленный рычажок(клювик) лечил вот так воткнул нагретые отрезки швейной иглы по тоньше.
Затем соорудил формочку для клювика вокруг этой детальки, тут в помощь плотная бумага и суперклей. Залил эпоксидкой. далее наждачка-шлифовка-по дгонка. Все работает.

З. Ы. Рабочие моменты. Белую Детальку мне проще достать подрезав нижнюю ее часть. Формочку желательно делать без щелей между стенками. Кто работал с эпоксидкой, тот знает – у этого состава очень высокая адгезия к гладким поверхностям и течет через любую щель. Еще нужно дать эпоксидке хорошенько отвердеть в хорошем тепле. Я сушил дня три-четыре на батарее. При подгонке сточил под углом клювик от порожка к краю(на последнем фото указательный палец там, где нужно сточить) чтобы по толщине над контактом было близко к оригиналу, также
Обратите внимание чтобы «новый» клювик при размыкании контакта(дальний), не задевал о корпус, иначе недожмет и придется разбирать снова. У меня так было-не выключался дальний.
«Хорошо отмерил» намного лучше чем «хорошо отрезал». : )
Желательно разгрузить оба переключателя.
Всем удачи!

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Подрулевые переключатели П149.01 и 9602.3709 указателей поворота и переключения света фар многофункциональные. Они предназначены для коммутации электрических цепей указателей поворота, наружного освещения, звуковых сигналов.

Подрулевые переключатели П149.01 и 9602.3709 указателей поворота и переключения света фар, устройство.

Переключатели П149.01 и 9602.3709 являются составными звеньями системы освещения и световой сигнализации. В системе освещения переключатели служат для переключения дальнего и ближнего света фар, а в системе световой сигнализации — для управления указателями поворотов.

В конструкцию подрулевого переключателя входят группа неподвижных контактов, закрепленных в основании корпусов функциональных узлов, и группа подвижных контактов, управляемых рычагом. Неподвижные контакты заканчиваются штекерами. Контакты выполнены самоочищающимися. Материал контактов — медь, латунь и серебро. Число выводов подрулевых переключателей П149.01 и 9602.3709 зависит от электрической схемы коммутации.

Переключатели П149.01 и 9602.3709 состоят из механического привода с рычагом для ручного включения, контактной системы, предназначенной для коммутации электрических цепей сигнальных ламп, сбрасывателя автоматического отключения электрических цепей указателей поворота. На автомобилях переключатели П149.01 и 9602.3709 установлены под рулевым колесом слева и обеспечивают :

— Переключение указателей поворота перемещением рычага переключателя рукой вверх или вниз.
— Автоматическое отключение указателей поворота после завершения поворота.
— Переключение света фар с ближнего на дальний или наоборот кратковременным нажатием рычага на себя при включенном центральном переключателе света.
— Кратковременное включение дальнего света фар нажатием рычага на себя при выключенном центральном переключателе света.

При малых углах поворота руля автоматического выключения указателей поворотов не происходит, в этом случае рукоятку следует перевести в нейтральное положение вручную.

Подрулевые переключатели 661.3709, 6612.3709, 3302.3709100, 1102.3709 указателей поворота и переключения света фар, устройство.

На автомобилях ГАЗ-33021 Газель устанавливаются подрулевые переключатели 661.3709 и 6612.3709 указателей поворота, света фар и звукового сигнала. На автомобилях ГАЗ-2752 Соболь применяется подрулевой переключатель 3302.3709100 указателей поворота и света фар или переключатель 1102.3709 указателей поворота, света фар и звукового сигнала.

Эти модели переключателей состоят из механического привода, обеспечивающего ручное включение, и переключающего устройства, предназначенного для коммутации электрических цепей сигнальных ламп указателей поворота, фар и звукового сигнала. Рычаг переключателя 661.3709 имеет шесть фиксированных положений.

Схема работы рычага переключателя 661.3709 указателей поворота, света фар и звукового сигнала автомобиля ГАЗ-33021.

При переводе рычага из положения I или II вверх (правый поворот) или вниз (левый поворот) включаются указатели поворота и на панели приборов загорается мигающий сигнализатор указателей поворота зеленого цвета. Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота.

Схемы коммутации контактов при различных позициях рычага переключателей 3302.3709100 и 1102.3709 указателя поворота и света фар автомобиля ГАЗ-2752, расположение штекеров в соединительных колодках.

Если рычаг переключателя находится в положении I, а ручка центрального переключателя света в положении II, то горит ближний или дальний свет фар. После перемещения рычага переключателя в положение II загораются дальний свет фар и сигнализатор синего цвета на панели приборов.

При перемещении рычага переключателя из положения I на себя вдоль рулевой колонки, не фиксируемое положение, происходит сигнализация дальним светом фар. Нажатием на рычаг переключателя вдоль его оси, не фиксируемое положение, включается звуковой сигнал, только для моделей 661.3709 и 1102.3709.

В переключателях 3302.3709100 и 1102.3709, применяемых на автомобилях ГАЗ-2752 Соболь, положения I и III обеспечивают кратковременное включение указателей левого и правого поворотов без фиксации рычага.

Подрулевые переключатели — что может сломаться?

  • Подрулевые переключатели — что может сломаться?
  • 1. Частые неисправности подрулевого переключателя
  • 2. Как снять подрулевой переключатель?
  • 3. Замена подрулевого переключателя

В нашем автомобиле много небольших, но немаловажных деталей и выход из строя любой из них может оказаться серьезной проблемой. Одной из таких деталей можно назвать подрулевой переключатель, часто используемый водителем при движении транспортного средства. Что ж такое этот подрулевой переключатель? На самом деле, ничего сложного в данном элементе нет. Это такой себе рычажок, расположенный на рулевой колонке, сразу после рулевого колеса. Как правило, на стандартных иномарках европейских производителей, переключателей всего два: с левой стороны размещен тот, который отвечает за управление поворотниками, а с правой, тот который обеспечивает переключение дворников. На транспортных средствах с правосторонним расположением рулевого колеса, функции переключателей поменяны местами: с правой стороны – поворотники, а с левой – дворники.

  • 1. Частые неисправности подрулевого переключателя
  • 2. Как снять подрулевой переключатель?
  • 3. Замена подрулевого переключателя
Читать еще:  Перегорает предохранитель печки приора

Некоторые отечественные автомобили (в основном представители старой ВАЗовской группы) могут иметь три подрулевых переключателя: один – для управления ближним и дальним светом фар, второй – для переключения поворотов и третий рычаг, отвечает за работу стеклоочистителя и стеклоомывателя лобового стекла. Какая бы конструкция не была установлена на Вашей машине, рано или поздно описанные детали могут сломаться. В таких случаях, у владельца, как всегда, есть два варианта для устранения неисправности: доверить дело специалистам СТО, или же самостоятельно устранить проблему. Если последний вариант Вам нравиться больше, то данная статья именно для Вас, ведь сейчас мы расскажем, как можно снять и заменить подрулевой переключатель, не обращаясь за помощью к профессионалам.

1. Частые неисправности подрулевого переключателя

Причинами появления указанных проблем могут быть:

— нарушение фиксации рычага из-за разрушения соответствующего фиксатора (обламываются так называемые «усики», удерживающие рычаг переключения в нужном положении);

— поломка крепления переключателя; залипание контактов на электросхеме (следствие попадания избыточного количества влаги внутрь корпуса переключателя);

— износ отдельных деталей механизма, плохой их контакт, оплавление и т.д.

В любом случае, для более детальной диагностики и последующей замене, подрулевой переключатель, придется демонтировать.

2. Как снять подрулевой переключатель?

Первое, что нужно сделать перед началом выполнения задачи – это подготовить все необходимые инструменты. В принципе, тут даже говорить особо не о чем, ведь все что может понадобиться представлено в виде крестовой отвертки, гаечного ключа и маркера, а в некоторых случаях, достаточно будет одной отвертки. И так, как мы уже говорили, большинство автомобилей оборудованы двумя подрулевыми переключателями: один отвечает за переключение света фонарей, а второй активизирует работу стеклоочистителей. Как только в функционировании любого из них появляются неисправности, приходится выполнять снятие деталей и, чаще всего, последующую их замену. Для этого необходимо выполнить ряд последовательных действий.

В первую очередь, не забудьте отключить от аккумуляторной батареи минусовую клемму. Это требование связано с вероятностью попадания под напряжение электросети автомобиля. Далее, определитесь со способом снятия рулевого колеса. В большинстве случаев, выполнение указанной задачи предусматривает снятие декоративной накладки и пластины, отвечающей за подачу звукового сигнала, после чего, с помощью гаечного ключа, откручивают гайку крепления рулевого колеса.

Затем, нужно отключить от сигнала электрический разъем и сделать пометки на валу руля и на самом колесе. При последующей установке, они помогут сделать все правильно и точно. Для нанесения меток можно использовать либо маркер, либо любой острый предмет. После этого, открутите нижние винты крепления кожуха переключателя.

Винт, удерживающий подрулевой переключатель на валу, также следует ослабить. Только следите за тем, что бы он окончательно не выпал, иначе придется потратить приличное количество времени на его обратную установку. Теперь можно снять рулевое колесо и отсоединить верхний кожух.

Следующим шагом будет отключение электрических разъемов, которые идут к переключателю и отсоединение последнего от кожуха. В случае необходимости, производят разборку снятого устройства: заклепки, соединяющие части корпуса, высверливают и снимают его верхнюю крышку. Выполняя данные действия нужно быть очень аккуратными, так как мелкие детали и пружины могут разлететься в разные стороны, а собрать их будет достаточно проблематично. Лучше всего, поместить переключатель в пакет, а потом уже снимать крышку. После снятия и разборки устройства, все его контакты подлежат очистке, а некоторые детали приходится менять. Движущиеся части, следует смазать любым специальным средством, к примеру, техническим вазелином.

Кроме описанного способа снятия подрулевого переключателя, существуют и некоторые другие варианты выполнения данной процедуры. Так, например, некоторые автовладельцы утверждают, что можно обойтись без снятия клеммы с аккумулятора и сразу переходить к откручиванию крепежных саморезов на нижнем кожухе рулевой колонки. Кроме того, сразу вынимается винт соединителя переключателей и шуруп, который скрепляет нижний и верхний кожух колонки. Затем, сняв руль, все перечисленные детали нужно вытянуть. И так как нижний и верхний кожух уже свободны, можно их демонтировать.

Выполнив описанные действия, необходимо сжать фиксаторы переключателей и вытащить элемент их соединителя. Заметьте, в этом деле, не стоит сильно усердствовать, так как можно навредить деталям. Также, не стоит сильно дергать, иначе есть серьезный риск порвать провода. Лучше всего, отсоединить их уже после снятия переключателя с его штатного места. На данном этапе, все что требуется, так это вытянуть колодку с проводами и переключатель уже в руках.

Используя чистую тряпку, очистите все внутреннее элементы устройства и постарайтесь определить место поломки. Возможно, что-то где-то прогорело или какая-то мелкая деталь отслужила свое. Таким же путем демонтируется и второй подрулевой переключатель, при чем, следует снять его провода с колодки панельной доски.

3. Замена подрулевого переключателя

После того, как Вы достали подрулевой переключатель и убедились в его неисправности, на место сломанной детали, нужно установить новый, рабочий элемент. Вся процедура замены делится на две части: демонтаж старого переключателя и установку нового. С вариантами снятия устройства мы уже ознакомились, осталось только обсудить установку сменной детали и последующую обратную сборку, которая предусматривает выполнение уже описанных действий, только в обратном порядке.

И так, на место сломанного переключателя, в соответствующий разъем помещается новое устройство, после чего к нему подключается колодка жгута проводов. Далее возвращаем на место руль и закрепляем на прежнем месте верхний и нижний кожух рулевой колонки. Вот собственно и все. Конечно на разных автомобилях, описанный процесс может иметь свои нюансы, но в целом процедура замены не сложная и не займет много времени.

Выполнив обратную установку, не забудьте отрегулировать положение переключателя на валу. Также, прежде, чем закрутить «последний винтик», стоит обязательно проверить работоспособность установленного оборудования. Проверку подрулевых переключателей определяют исходя из правильности замыкания контактов при различных положениях рычагов. Для выполнения диагностики используется специальный тестер, отображающий электрическое сопротивление.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Для начала нужно снять подрулевой переключатель поворотников и света фар.

Снимаем накладки рулевой колонки (см. “Как снять панель приборов”)

Отжав 2 фиксатора, указанных стрелками, снимаем переключатель света фар (снимаются аналогично снятию переключателя дворников, они однотипные)

Снимаем с подрулевого переключателя колодки проводов

Тонкой отверткой или ножиком отщелкиваем пять фиксаторов, и разбираем подрулевой переключатель (аккуратно, чтобы ничего не вылетело и не потерялось – может вылететь шарик фиксатора дальнего и ближнего света)

Контакты включения дальнего света располагаются очень близко друг от друга, на расстоянии примерно 0,5 мм (обведен кружком). Проблема в белом пластиковом рычаге (показан стрелкой). Я нарисовал его с торца, так вот этот маленький нижний “клювик” подплавляется от нагрева пластины, и не отключает дальний свет. Решить проблему можно с помощью эпоксидки

Читать еще:  Пыльник стойки 2108 передний цена

Также, иногда причина неправильной работы подрулевого переключателя может быть в следующем

Метки: ремонт нексии, ремонт подрулевого переключателя нексии, самопроизвольное включение дальнего света на нексии, ремонт daewoo nexia

Комментарии

#49
alex28xx
29.05.2016 22:45
Цитирую hasanovich:

всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

Привет! Думаю у тебя причина в том,что ты когда моргаешь дальним светом то сильно прижимаешь переключатель на себя,тем самым гнешь медные контакты внутри переключателя. Я даже в этом уверен. Я сам так подрул переключатель испортил – ехал и нет,чтобы от себя отщелкнуть переключатель,я его давил не себя… Думаю в этом причина

#48
Shmel
21.05.2016 01:21
Цитирую hasanovich:

всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

У меня так же было. Почитай. Здесь все написано и даже показано)

#47
hasanovich
19.05.2016 20:02
всем привет! недавно купил себе первый автомобиль нексия первой модели корейской сборки недавно столкнулся с проблемой дальнего света т.е. оба света горели совместно купил новую гитару (рычаг) и вроде все норм но не прошло и месяца как эта проблема опять появилась. купил сегодня новый еще один уже оригинал вроде все норм но буквально в течении часа эксплуотации опять включается дальний свет во время включение поворотника на лево. может кто то с таким сталкивался?

#46
Mat
13.04.2016 19:21
Цитирую Wolk:

Спасибо, проблему со светом решил благодаря вам.. но появилась новая трабла: поворотники не работают. отпишитесь плиз как установить эту п-образную пластину… 3й день езжу без поворотников. жалко на новый переключатель деньги тратить

Делал с другом может пригодится кому, не горел дальний и ближний совсем.

#45
Shmel
07.02.2016 00:49
Здравствуйте! Статья очень помогла, плюс комментарии ваще выручили.
Стоваттные лампы и неразгуженное реле сплавят любой пластик.
Поэтому:
Оплавленный рычажок(клювик) лечил вот так воткнул нагретые отрезки швейной иглы по тоньше.
Затем соорудил формочку для клювика вокруг этой детальки, тут в помощь плотная бумага и суперклей. Залил эпоксидкой. далее наждачка-шлифовка-по дгонка. Все работает.

З. Ы. Рабочие моменты. Белую Детальку мне проще достать подрезав нижнюю ее часть. Формочку желательно делать без щелей между стенками. Кто работал с эпоксидкой, тот знает – у этого состава очень высокая адгезия к гладким поверхностям и течет через любую щель. Еще нужно дать эпоксидке хорошенько отвердеть в хорошем тепле. Я сушил дня три-четыре на батарее. При подгонке сточил под углом клювик от порожка к краю(на последнем фото указательный палец там, где нужно сточить) чтобы по толщине над контактом было близко к оригиналу, также
Обратите внимание чтобы “новый” клювик при размыкании контакта(дальний), не задевал о корпус, иначе недожмет и придется разбирать снова. У меня так было-не выключался дальний.
“Хорошо отмерил” намного лучше чем “хорошо отрезал”. : )
Желательно разгрузить оба переключателя.
Всем удачи!

#44
lee080
12.12.2015 20:45
Автору спасибо за статью,остальным спасибо за коментарии и подсказки.Сделал при помощи суперклея так проще. ВСЁ РАБОТАЕТ

#43
President
24.11.2015 12:35
Спасибо автору. Проблему решил подклейкой на суперклей кусочка старой банковской карты снизу белого оплавленого рычага и сбоку контакта(чтоб ограничить его движение.

#42
saddamushko
01.11.2015 00:31
Цитирую gavr:

При ремонте все таки вылетел шарик.Теперь не могу понять где он стоял.Подскажите

где кончается трубка (рычаг). внутри трубки тонкая длинная пружина, которая и прижимает шарик. если шарик потерялся (у меня так было)нужно найти подходящий подшипник и добыть шарик из него. трубка закреплена штифтом вроде точно не помню

#41
gavr
22.10.2015 07:29
При ремонте все таки вылетел шарик.Теперь не могу понять где он стоял.Подскажите

#40
xaxaxa3225
15.08.2015 18:36
Цитирую xaxaxa3225:

Подскажите такую вещь, у меня нексия 2012 года и когда тех. осмотр проходил сказали, что прибор 0 кандел показывает, и на самом деле, когда ночью ездил плохо видно было. Поменял лампочки на 100 Вт, видно стало хорошо, но на ТО сказали, что все равно 0 кандел, и после этого у меня сразу перестал дальний выключаться (только когда подрулевой выключатель чуть на себя дернуть он выключался, но через некоторое время опять горел дальний) и в этот же день сгорела контактная группа. Вопрос у меня такой, может это быть из-за 100 Ваттных лампочек или просто нужно разгрузить КГ и подрулевой переключатель? КГ я разгрузил и выключатель отходить стал меньше, хочу его сделать и тоже разгрузить, но влияет как – нибудь на КГ и выключатель то, что лампочки мощнее или нет? и можно ли просто разгрузить КГ, а выключатель не разгружать, или он все равно будет перегружен?

Разобрался с данным вопросом, лучше, если не установлено реле, которым разгружаются фары, лампочки на 100 Ватт не ставить

#39
xaxaxa3225
14.08.2015 01:06
Подскажите такую вещь, у меня нексия 2012 года и когда тех. осмотр проходил сказали, что прибор 0 кандел показывает, и на самом деле, когда ночью ездил плохо видно было. Поменял лампочки на 100 Вт, видно стало хорошо, но на ТО сказали, что все равно 0 кандел, и после этого у меня сразу перестал дальний выключаться (только когда подрулевой выключатель чуть на себя дернуть он выключался, но через некоторое время опять горел дальний) и в этот же день сгорела контактная группа. Вопрос у меня такой, может это быть из-за 100 Ваттных лампочек или просто нужно разгрузить КГ и подрулевой переключатель? КГ я разгрузил и выключатель отходить стал меньше, хочу его сделать и тоже разгрузить, но влияет как – нибудь на КГ и выключатель то, что лампочки мощнее или нет? и можно ли просто разгрузить КГ, а выключатель не разгружать, или он все равно будет перегружен?

#38
alex28xx
07.07.2015 02:49
Всем привет,всем нексияводам )))) Зарегился только что,а именно после прочтения этой статьи.
Тоже столкнулся с такой же проблемой, когда вместе с ближнем горит и дальний, а когда чуть-чуть на себя потянешь переключатель, дальний гаснет. Но так же не поездешь )))) Надо делать… И вот начитавшись статей,я решился на разборку и ремонт,ибо 800 рублей нет((
Долго ковырялся,не мог понять что же все таки надо делать. И все же сообразил – как ни как наладчиком работаю))))
На фото – там где нарисована стрелка красным маркером , рядом с клеммой , я подсунул тонкую отвертку и не много приподнял, т.е погнул контакт вверх. Не знаю почему так сделал – наверно интуиция подсказала. Собрал – прозвонил – работает. Поставил в авто -все ОК
И еще есть хитрость – когда будете собирать все назад – то очень сложно держать клемму (буквой П ) переключения поворотников,так как там ее пружина выталкивает. Ее я привязал ниткой,а потом вытянул ее. И еще есть хитрость при сборке лучше поставить переключатель на постоянный дальний!
Надеюсь кому нибудь помог. Всем спасибо!
Кстати – на фото контакты оплавленные,а у меня нет. Но поломка похоже происходит,когда контакт прогибается вовнутрь. А я его приподнял вверх. А позавчера контактная группа расплавилась,ключ вообще ни куда не крутился. После разборки оказалось что конт группа расплавилась и затвердела. Заменил 600 рублей (

Читать еще:  Можно ли подключить магнитолу к прикуривателю

#37
LordMopxan
11.06.2015 22:43
Спасибо автору, самопроизвольно включался дальний свет , помогла пластмассовая пластинка , цена ремонта – 0 копеек

Вопросы выбора и ремонта подрулевых переключателей

Посредством подрулевых переключателей осуществляется управление критически важными для безопасного вождения приборами и системами, поэтому эксплуатации и ремонту данных узлов нужно подходить ответственно. Включать и выключать рычаги следует без чрезмерного усилия и ударов — это продлит их срок службы. При первых же признаках неисправности — невозможность включения тех или иных приборов, нестабильная работа этих приборов (самопроизвольное включение или выключение во время движения), хруст при включении рычагов, заклинивание рычагов и т.д. — переключатели необходимо как можно скорее отремонтировать или заменить.

Наиболее частой проблемой данных устройств является окисление, деформация и поломка контактов. Данные неисправности могут устраняться чисткой или правкой контактов. Однако если неисправность возникла в самом переключателе, то имеет смысл выполнить замену всего узла. На замену следует покупать те модели и каталожные номера подрулевых переключателей, которые указаны производителем транспортного средства. Выбирая устройства других типов, вы рискуете просто потратить деньги, так как новый переключатель не встанет на место старого и не будет работать.

При верном выборе и бережной эксплуатации подрулевой переключатель будет надежно работать на протяжении многих лет, обеспечивая комфорт и безопасность автомобиля.

Переключатель указателей поворота

Сигнализация смены полосы движения

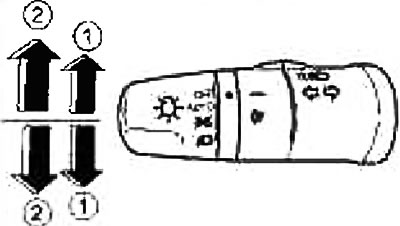

Для предупреждения о перестроении в соседний ряд нужно нажать вверх или вниз ① рычаг переключателя до того положения, когда начнут мигать указатели поворота

Указатель поворота

Переместите рычаг вверх или вниз ② для предупреждения о правом или левом повороте. После завершения поворота рычаг автоматически возвращается в исходное положение

Таймер выключения фар (если имеется)

Данная функция предназначена для вашего удобства. Вы можете некоторое время пользоваться светом фар даже после того, как ключ или выключатель зажигания был повернут в положение LOCK. При однократном вытягивании рычага на себя фары будут продолжать гореть в течение примерно 30 секунд. После этого фары автоматически выключаются. Рычаг можно вытянуть на себя до четырёх раз и увеличить продолжительность включенного состояния фар до 2 минут.

Примечание: Функция таймера фар отменяется после поворота ключа или выключателя зажигания в положение Асс или ON.

Функция энергосбережения (если имеется)

Функция энергосбережения предотвращает разрядку аккумуляторной батареи, если вы покинули автомобиль, оставив включёнными наружные осветительные приборы, фонари местного освещения или плафон освещения салона (переключатель находится в положении или ) Функция работает, когда выключатель зажигания находится в положении OFF или LOCK.

Примечание: При последующем включении зажигания наружные осветительные приборы, фонари местного освещения или плафон освещения вновь включаются.

Функция энергосбережения для наружных осветительных приборов (если имеется)

Если, после выключения зажигания, наружные осветительные приборы были случайно оставлены включёнными, то они будут автоматически выключены после открывания двери со стороны водителя. Можно оставить наружные осветительные приборы постоянно включёнными, используя переключатель света фар, когда выключатель зажигания находится в положении LOCK или OFF. В этом случае при открывании двери со стороны водителя, будет звучать предупредительный звуковой сигнал.

Функция энергосбережения для освещения салона (если имеется)

Освещение салона автоматически выключается прибл. через 15 минут, если оно по забывчивости было оставлено включенным.

Признаки неисправности подрулевого переключателя

Основной признак неисправности подрулевого переключателя – это отсутствие отклика на нажатие. Но как правило, сам переключатель ломается редко, поэтому ниже я приведу ссылки на статьи, когда следует смотреть не только на подрулевой переключатель.

Неисправности правого подрулевого переключателя:

  • Не работает ни один режим дворников, не слышно работы мотор-редуктора.
  • Не работает прерывистый режим дворников.
  • Дворники не срабатывают во время включения омывателя.
  • Не работает задний дворник.
  • Не работает задний омыватель.

Неисправности левого подрулевого переключателя:

  • Не включается, не выключаются поворотники.
  • Не включается дальний свет.
  • Не моргает дальний свет.

Задние противотуманные фонари

Поверните крайнее кольцо рычага подрулевого пере­ключателя 3 в положение, при котором метка 4 совместится с соответствующим символом. Задние противотуманные фонари включатся, если включено наружное освещение.

При этом включается соответствующая сигнальная лампочка на щитке приборов. Не забывайте выключать за­дние противотуманные фонари, когда в них нет необходи­мости, чтобы не мешать другим участникам движения.

Когда наружные осветительные приборы выключают­ся, одновременно выключаются задние противотуманные фонари и противотуманные фары (если они установлены).

Основные неисправности

Часто владельцы Лады Весты замечают, что отключение правого поворотника сопровождается сильным щелчком. Основная причина неполадок: плохой отлив деталей крепежа. Второй симптом: тугой поворот блоков. Не гарантийную поломку легко устранить собственными руками:

  1. Снимите управляющий тумблер. Достаточно отсоединить его от корпуса, не снимая базу.
  2. Разберите его. Тугую пломбу нагрейте феном, чтобы вынуть провод из разъема.
  3. Найдите белую деталь с неровностями. На ней должен быть своеобразный бугорок.
  4. Отсоедините от деталь от корпуса. Для удобства, подденьте её ногтем или отверткой.
  5. Отшлифуйте неровность мягкой шкуркой. Должна получится гладкая поверхность.
  6. Поставьте деталь на место. Смажьте основание специальным литолом. Подойдут Фиол, Солидол, Циатим или аэрозольные смазки технического предназначения.

В версиях ПП, где отсутствует включение противотуманных фар, ближний и дальний свет подключается проводом к плате напрямую. Из-за этого может плавиться контакт, но такая поломка случается довольно редко. Если БС и ДС перестали включаться, попросите мастера сервиса проверить плату основного блока и провода рукояток. Специалист подскажет стоит ли покупать новое устройство, или его выгоднее починить.

Неисправность устройства выявляется по сбоям работы стеклоочистителя. Нарушение работы омывателей, отдельных режимов, переключения дальнего и ближнего света — симптомы поломки подрулевого переключателя. Основные причины сбоев:

  • Плохая фиксация блока и облом “усиков”, которые сохраняют рычаг в базовом положении.
  • Попадание влаги в корпус. Она провоцирует поломки крепёжа, нарушает работа контактов на плате.
  • Износ устройства. Техника может стареть. Износившуюся деталь лучше заменить, чем починить.
