Симптомы износа рулевой рейки

Механизм поворота колес состоит из двух частей: рейки и шестерни. Вращение руля запускает движение шестерни, которая двигает зубчатую рейку влево или вправо. В результате колеса поворачиваются в нужную сторону.

Металлические детали механизма бывает непросто поворачивать, поэтому современные автомобили комплектуются усилителями. Существует два вида усилителя – гидравлический и электрический. Они делают поворот рулевого колеса плавным и легким. ГУР или ЭУР крепится непосредственно на рейке.

Усилитель руля повышает безопасность вождения, так как гасит вибрации и стуки от дороги. Водитель чувствует себя увереннее за рулем. С другой стороны, от этого незначительно ухудшается управляемость автомобилем.

От рулевого управления во многом зависит безопасность на дороге. При любых неисправностях ухудшается маневренность, в результате водитель не может среагировать на дорожную ситуацию. Поэтому важно поддерживать рулевое управление в рабочем состоянии и обращать внимание на все симптомы поломок.

Признаки неисправности рулевой рейки

Понять, нужен ли капитальный ремонт или вообще замена деталей в рулевом управлении Мазды либо можно обойтись лишь регулировкой рулевой рейки, можно после выявления характера возникшей неисправности.

А когда она возникла, об этом свидетельствует следующее:

  • протекает трансмиссионная жидкость;
  • стучит рулевая рейка Мазды;
  • при работающем движке усиливается шум от насоса гидроусилителя руля;
  • при встряхивании автомобиля на неровностях дороги на рулевом колесе, в котором, кстати, может появляться больший люфт, слышится специфический стук;
  • для проворачивания руля нужно прилагать изрядные усилия.

Только паниковать при этом не следует. Ощущаемое в рулевом колесе постукивание может быть вызвано всего-навсего изношенностью шаровых на рулевой тяге. А вот если рулевой механизм начинает производить трансмиссионные маслянистые пятна на фоне ставшего тугим руля и тонкого постукивания, то возникает реальная угроза замены рулевой рейки Мазды.

Хорошие отзывы и удобное местоположение

Республика Беларусь, г. Минск
ул. Стадионная, 14

Признаки неисправности рулевой рейки

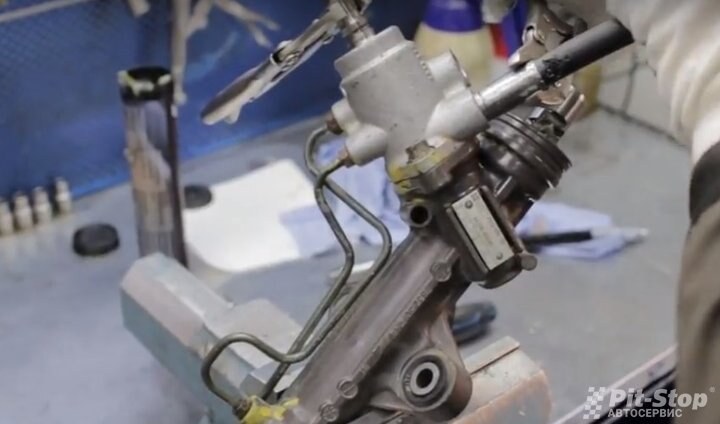

Признаки неисправности рулевой рейки. Фото 1

Основные признаки неисправности

Теперь собственно само определение неисправности, которое вы можете провести сами, никакого «волшебства» тут нет.

1) Руль стал тяжелый — крутить его очень сложно в несколько раз сложнее, чем было.

2) Под машиной появляются капли маслянистой консистенции

3) Каждый день добавляете жидкость в специальный бачок, иногда выходит сигнализирующая лампа.

4) При езде по неровностям слышен сильный стук в районе передних колес, иногда он раздается посередине машины спереди.

5) При повороте руля слышен сильный гул.

Ребята этого уже достаточно чтобы обратиться на станцию технического обслуживания. Это 100% признаки неисправности рулевой рейки, нужно обязательно ее смотреть.

Признаки неполадок

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износа рейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

  1. Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
  2. При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
  3. После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
  4. Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
  5. Гул, свист и прочие посторонние звуки.
  6. Для поворота приходится прикладывать большое усилие на руле.
  7. Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.

Примечание. Специфика стука реечного механизма – центральное расположение, из-за чего водителю кажется, будто звук доносится с обеих сторон сразу. Подтверждающий признак – вибрация на руле и увеличение люфта.

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата. Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве. Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Читать еще:  Как правильно варить автомобильный кузов

Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.

При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.

Подробней о проблеме мы писали в этой статье.

В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.

Настораживающие признаки

Их несколько, и по ним можно догадаться, что с рулевой рейкой что-то не так, хотя порой приходится ее разбирать чуть ли не до последнего винтика, чтобы установить точно, что поломалось. Однако немедленно обращать внимание нужно на такие вещи:

  • в первую очередь – стук спереди, в районе подвески. Стучать там может многое, и все эти детали крайне важны для штатной работы автомобиля. Однако именно рейка ведет себя таким образом: на начальном этапе стук мало заметен и появляется в основном на дороги типа стиральная доска. Далее, если не принять меры, он становится громче и отдается в руль; иногда настолько сильно, что баранка прямо выдирается из рук. Следующая стадия – уже просто грохот и неуправляемость машины;
  • после стоянки, даже относительно недолгой, спереди под машиной на асфальте натекают масляные лужи;
  • баранка с трудом проворачивается в обе стороны; иногда это сопровождается свистом. Вызывается такой эффект ослаблением приводного ремня. Свистит либо роторная пара, либо в ГУРе почти сухо;
  • руль тугой, но по ходу разгона начинает ходить легче, однако процесс сопровождается неприятным зудом. Скорее всего, на роторе и привалочных плоскостях появились задиры;
  • баранка тугая при температуре жидкости в гидроусилителе ниже 30°C; как нагреется – все приходит в норму;
  • поворот баранки и поворот колес не совпадает. Машину кидает то влево, то вправо;
  • при езде по неровностям руль вибрирует в основном положении; при повороте баранки тряска исчезает;
  • руль не возвращается в начальное положение (или делает это с большой неохотой и усилием);
  • руль вращается при движении сам по себе.
Читать еще:  Что лучше механическая или автоматическая коробка передач

Туго вращается руль

Причинами затрудненного поворота рулевого колеса могут быть:

  • пониженное давление в шинах. Решение – подкачать шины;
  • недостаток масла в картере механизма руля. Решение – долив масла;
  • деформирование деталей в составе рулевой рейки – телескопической стойки подвески, подшипников верхней опоры стойки, шаровых шарниров, рулевого механизма, либо рулевого привода. Решение – замена поврежденной детали.

Может потребоваться регулировка зазоров сцепления ролика и червяка, настройка углов передних колес. Возможно, причина тугого вращения руля связана с осью маятникового рычага – затянута регулировочная гайка, необходимо ее ослабить.

Утечку масла вызывает износ либо повреждение сальников, уплотнительных прокладок червяка и вала – их нужно заменить. Возможно, слабо прилегает крышка картера, требуется подтянуть ее болты.

Основные неисправности рулевой рейки

В современных автомобилях ВАЗ поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

  • Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды.
    В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя;
  • резкие ускорения в момент, когда руль находится в крайне правом или левом положении. Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки;
  • регулярные заезды на бордюры – это большая нагрузка для столь важного механизма.

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки .

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Рулевая рейка Ваз 2112 как разобрать и заменить неисправные детали

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Читать еще:  Стуки при повороте руля на месте

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами

  1. Демонтируйте рулевую рейку в сборе.
  2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
  3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
  4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
  5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем.
  6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
  7. Извлеките стопорную шайбу (шлицевая отвертка).
  8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм).
  9. Извлеките из корпуса шестерню привода рейки с подшипником.
  10. Извлеките рейку из корпуса.
  11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
  12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
  13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!).
  14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.
  15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты.
  16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
  17. Вставьте рейку в корпус.
  18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
  19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
  20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой.
  21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
  22. Установите перебранную конструкцию на автомобиль.

По окончании сборки проверьте, нет ли вертикального люфта рулевого вала. Осторожно проедьтесь, оценивая эффективность рулевого управления. Обратите внимание на посторонние шумы в районе рейки. Если все нормально, отправляйтесь на СТО для регулирования «развала-схождения».
