Таблица сопротивления датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости

‘); w.show();» alt=»Датчик температуры охлаждающей жидкости» title=»Датчик температуры охлаждающей жидкости»/> Датчик температуры передает информацию о температуре охлаждающей жидкости в блок управления. В датчике использован термочувствительный элемент с отрицательным температурным коэффициентом, сопротивление которого падает с увеличением температуры. При отказе датчика блок управления принимает температуру охлаждающей жидкости равной +80°С. Это примерно соответствует температуре для прогретого двигателя, но приводит к тому, что при низких наружных температурах холодный двигатель запускается с трудом и неустойчиво работает на холостом ходу.

Для чего нужен датчик

ДТОЖ передает данные о нагреве мотора на панель приборов. На инжекторных моторах он информирует контроллер о нагреве мотора. В холодном силовом агрегате топливо сгорает иначе, чем в прогретом. Если в этом режиме цилиндры наполняет такая же смесь, как после нагрева, то начинается детонация – вместо плавного горения происходят взрывы. Во время прогрева двигателя до 70–80 Сº, контроллер увеличивает подачу топлива, благодаря чему мотор избегает детонации. При нагреве до 95–102 Сº (зависит от модели мотора и настроек контроллера) блок управления двигателем включает вентилятор. Благодаря этому силовой агрегат быстро нагревается, но избегает перегрева.

Где находится ДТОЖ и как его снять

Нередко неопытные владельцы машин путают ДТОЖ с датчиком включения вентилятора и ищут на обратной стороне радиатора. ДТОЖ устанавливают в 2 местах (зависимости от модели автомобиля):

Месторасположение ДТОЖ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

  • возле термостата (нередко в корпусе этого устройства);
  • в головке блока цилиндров, рядом с одним из патрубков системы охлаждения.

На российских автомобилях снять ДТОЖ несложно. Достаточно слить ОЖ с радиатора, снять воздушный фильтр (на инжекторных машинах) и выкрутить его с помощью ключа на 19. На иномарках все сложней. Встречается как такой же способ крепления, как у наших автомобилей, но бывает и фиксация с помощью уплотнительного и стопорного колец. Нередко ДТОЖ находится в задней части ГБЦ и снять его без демонтажа части шлангов и другого оборудования не всегда возможно.

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Читать еще:  Можно ли отследить машину по эра глонасс

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

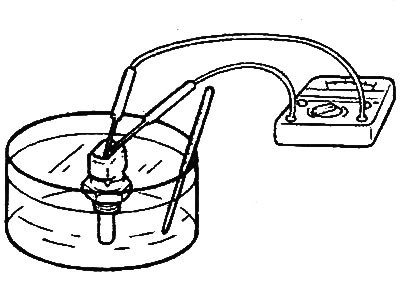

1. Снимите датчик температуры охлаждающей жидкости с впускного коллектора двигателя.

2. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между выводами датчика.

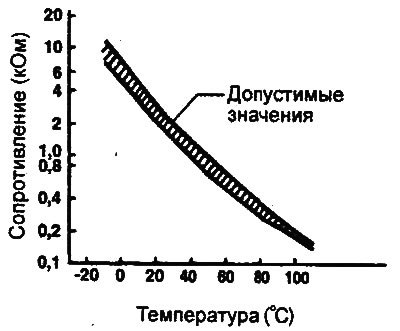

Таблица. Номинальные значения.

ТемператураСопротивление (кОм)
0°С5,9
20°С2,5
40°С1,1
80°С0,3

3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.

Врал датчик температуры ОЖ — бортжурнал Audi 80 1.8S QuattroМеняю наАКПП 1988 года на DRIVE2

Всем доброе время суток. на выходных произвел замену термостата и дтож, + при замене термостата заменил антифриз…Вопрос при какой температуре включается вентилятор радиатора?90 или 100?датчик купил на рынке и он оказался не тот как я его подключил то температура начала рости и стрелка уперлась в правый край я не знал как ее вернуть назат снял приборку постучал. никак потом увидел что с зади есть регулировка стрелки я ее вернул кое как но доверия стрелке уже нет))))хочу выстовить стрелку температуры по вентелятору как включится значит температура чуть больше 90 правильно?проблемма еще в том что не могу найти диагностические клемы. ничего похожего нет ни в салоне ни в предохранителях в моторном отсеке…

Читать еще:  Причина закипания охлаждающей жидкости

так стоит родной

Родной номер ДТОЖ

коробка от термостата

замена термостата 2

Посмотреть больше машин на auto.ru

Датчик температуры охлаждающей жидкости на Peugeot 406 (Пежо 406)

Подбор по параметрам

В интернет-магазине запчастей DOK Вы можете купить датчик температуры охлаждающей жидкости на Peugeot 406 с объемами двигателей: 1.6, 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.9 л. получив профессиональную консультацию по подбору этой запчасти на конкретную модификацию вашего автомобиля, а также заказать доставку выбранного Вами товара по Киеву, а также в Днепропетровск, Запорожье, Одессу, Львов, Донецк, Харьков и другие города Украины. Для отображения каталога запчастей с фотографиями и ценами, выберите в форме выше ваш автомобиль .

Вы можете подобрать датчик температуры охлаждающей жидкости на Пежо 406 одним из удобных для вас способов:

— указав год выпуска, и модификацию вашего автомобиля Peugeot 406 в форме выбора автомобиля на этой странице;

— по VIN коду (номеру кузова) автомобиля, набрав по телефону наших специалистов, и передав его, введя в поле «Передача VIN-кода» внизу страницы сайта;

— по каталожному номеру запчасти (по артикулу), введя его в поле «Поиск по артикулу».

В нашем каталоге вы можете увидеть основные характеристики и то, как выглядят датчики температуры охлаждающей жидкости Пежо 406 на фото, а также, сколько стоит запчасть. Наши специалисты знают, какие датчики температуры охлаждающей жидкости подходят на Пежо 406 в зависимости от года выпуска и модификации автомобиля, поэтому прежде чем заменить датчик температуры охлаждающей жидкости, и для того, чтобы установка запчасти произошла без проблем, обратитесь к нам, и мы поможем правильно выбрать запчасть и оформим продажу с доставкой по вашему адресу или на условиях самовывоза из нашего офиса.

Альтернативные названия товара: ДТОЖ, датчик температури охолоджуючої рідини.

Читать еще:  Blueweld combi 152 turbo отзывы

Убеждаемся, что при изменении температуры меняется напряжение.

Двигатель запускаем и прогреваем до рабочей температуры. Напряжение при этом должно падать в соответствии с таблицей.

Как правило, если датчик неисправен, то напряжение не будет совпадать с табличными значениями. При неисправном датчике, запуская двигатель, контроллер подает обогащенную смесь для горячего.

Если напряжение на датчике 0 или 5В (цепь питания разомкнута), проводим следующие проверки:
1 Напряжение равно 0 В:

  • Смотрим, чтобы вывод датчика не был замкнут на корпус.
  • Проверяем провод сигнала между датчиком и блоком управления.
  • Если провод целый, а сигнала с блока нет, то проверяем все напряжения питания и заземления самого блока управления. Если все в порядке, то блок неисправен.

2 Напряжение равно 5 В:

  • Проверяем контакт вывода сигнала в разъеме с самими датчиком.
  • Проверяем цепь датчика.
  • Проверяем заземление датчика.

Если напряжение питания равно напряжению на датчике, то необходимо устранить короткое замыкание провода датчика и положительного провода аккумуляторной батареи.

1. Снимите датчик температуры охлаждающей жидкости с впускного коллектора двигателя.

2. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между выводами датчика.

Таблица. Номинальные значения.

ТемператураСопротивление (кОм)
0°С5,9
20°С2,5
40°С1,1
80°С0,3

3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.

Заключение

Мы выяснили, что ДТОЖ представляет собой необходимый компонент силового агрегата. Его отказ может привести к серьёзным нарушениям в работоспособности автомобиля. Признаки поломки ДТОЖ очень разнообразны и их легко спутать с причинами поломки других агрегатов автомобиля.

Поскольку ДТОЖ представляет собой терморезистор, то сведения об изменении температуры окружающей среды он передаёт путём изменения электрического сопротивления. Приборы, изготовленные разными производителями, выдают различные перепады сопротивления при одних и тех же температурных показателях. Поэтому, приобретая новый датчик, следует удостовериться в том, что он подходит для модели вашего автомобиля. Своевременная диагностика датчика температуры охлаждающей жидкости поможет избежать весьма неприятных проблем, связанных с использованием автомобиля. Удачи и лёгких дорог!
